Kivitel:

Kézi működtetésű esztergatokmány spiráltárcsával, központos szorítással.
Súly- és tömegtehetetlenség csökkentett acél test.
Spirálmenetes tárcsa, süllyesztékben kovácsolt, kiegyensúlyozott és edzett.
A spirál oldalai és a pofák menetoldalai köszörültek.
Nagy körfutási pontosság.

Felhasználás:

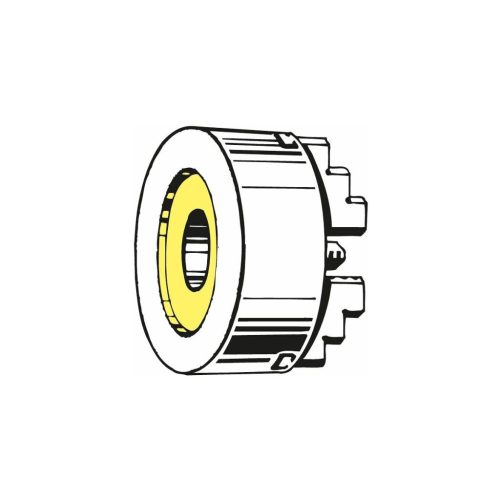

Hengeres központosító befogós géporsókhoz vagy karimás felfogatáshoz. Rögzítés csavarral hátulról. A nyers karimákat először mindig a géphez, majd ezt követően az esztergatokmányhoz kell illeszteni.

Szabvány:

DIN 702-4.

Tartalom:

1 tokmánykulcs és a tokmányfelfogónak megfelelően rögzítő csavarok vagy csapok.

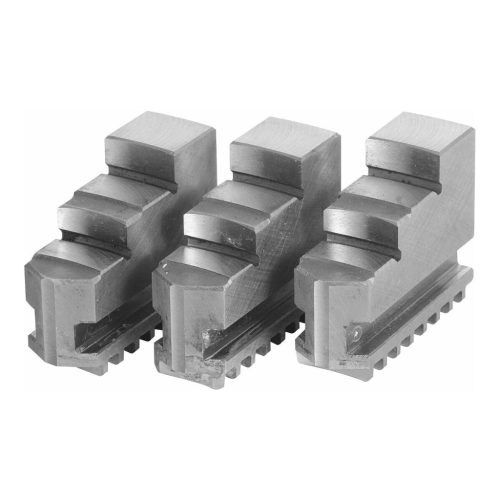

1 készlet = 3 edzett fúrópofa, kifelé lépcsőzetes és 1 készlet = 3 edzett fúrópofa, befelé lépcsőzetes.

Opcionális tartozék:

Tartalék és kiegészítő pofákat lásd 314000 − 315200 sz. Védőbetétet lásd 312800 sz.

Figyelem:

A DIN 702-4 a régi DIN 6350-1 szabványnak felel meg.
Ékrudas hárompofás esztergatokmányt lásd 313120 − 313140 sz.

Paraméterek:
Szabvány	DIN 702-4
Anyag	Acél

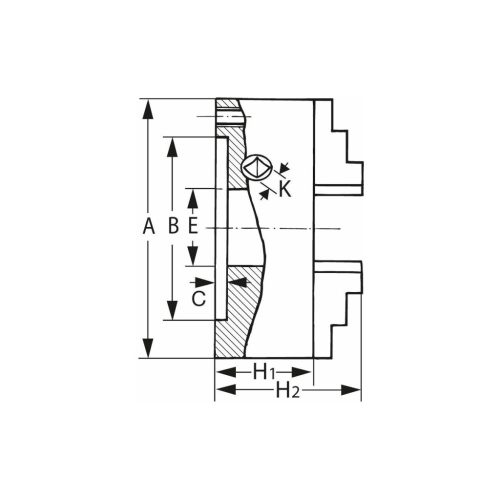

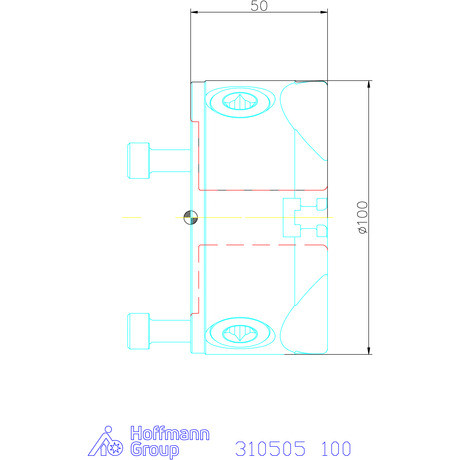

Külső ⌀ A	100 mm
Áteresztés E	20 mm
Magasság pofák nélkül H1	50 mm
Magasság pofákkal H2	68 mm
Központosító ⌀ B	70 mm
Központosító mélység C	3 mm
Kulcsnégyszög K	8 mm
Súly	3,3 kg
Maximális fordulatszám	6 300 min-1
Színkódok a tartozékokhoz	Röhm spirálmenetes esztergatokmányok és pofák
Termék fajtája	Spirálmenetes tokmányok

Hárompofás esztergatokmány acél hengeres központosító befogóval 100 mm
