Kivitel:

Kézi működtetésű esztergatokmány spiráltárcsával, központos szorítással.
Súly- és tömegtehetetlenség csökkentett acél test.
Spirálmenetes tárcsa, süllyesztékben kovácsolt, kiegyensúlyozott és edzett.
A spirál oldalai és a pofák menetoldalai köszörültek.
Nagy körfutási pontosság.

Felhasználás:

Hengeres központosító befogós géporsókhoz vagy karimás felfogatáshoz. Rögzítés csavarral hátulról. A nyers karimákat először mindig a géphez, majd ezt követően az esztergatokmányhoz kell illeszteni.

Szabvány:

DIN 702-4.

Tartalom:

1 tokmánykulcs és a tokmányfelfogónak megfelelően rögzítő csavarok vagy csapok.

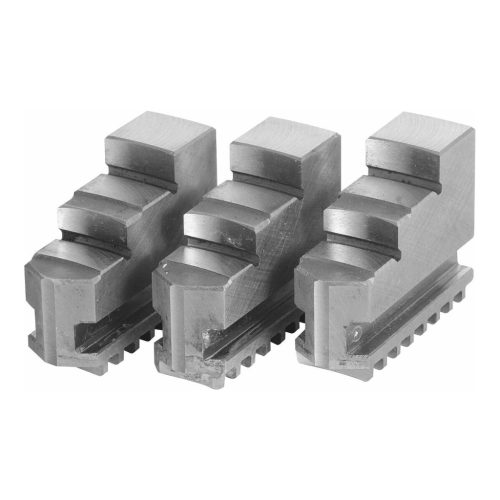

1 készlet = 3 edzett fúrópofa, kifelé lépcsőzetes és 1 készlet = 3 edzett fúrópofa, befelé lépcsőzetes.

Opcionális tartozék:

Tartalék és kiegészítő pofákat lásd 314000 − 315200 sz. Védőbetétet lásd 312800 sz.

Figyelem:

A DIN 702-4 a régi DIN 6350-1 szabványnak felel meg.
Ékrudas hárompofás esztergatokmányt lásd 313120 − 313140 sz.

Paraméterek:
Szabvány	DIN 702-4
Anyag	Acél

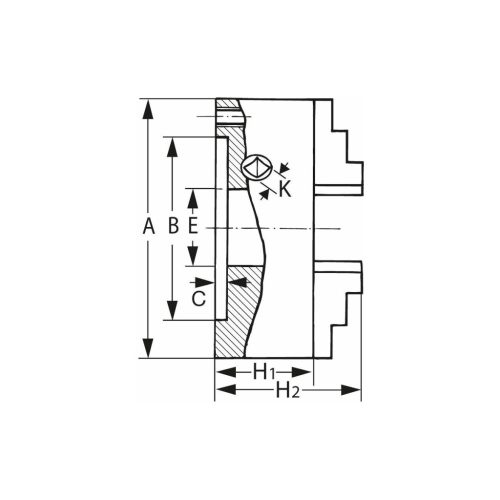

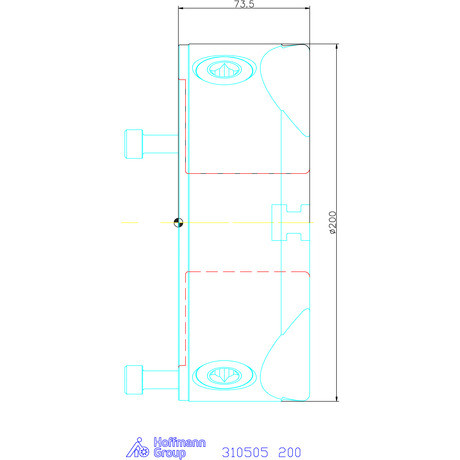

Külső ⌀ A	200 mm
Áteresztés E	55 mm
Magasság pofák nélkül H1	73,5 mm
Magasság pofákkal H2	106 mm
Központosító ⌀ B	160 mm
Központosító mélység C	4 mm
Kulcsnégyszög K	11 mm
Súly	15,2 kg
Maximális fordulatszám	4 000 min-1

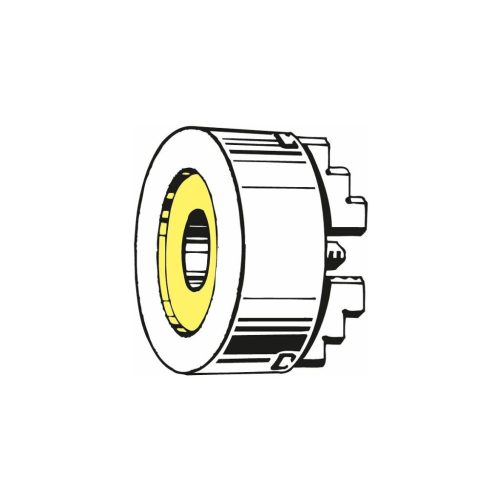

Színkódok a tartozékokhoz	Röhm spirálmenetes esztergatokmányok és pofák
Termék fajtája	Spirálmenetes tokmányok

Hárompofás esztergatokmány acél hengeres központosító befogóval 200 mm
