Kivitel:

Nagyon könnyen hozzáférhető és tökéletesen szimmetrikus.
Teljesen plazmanitridált és az alsó oldal finomra mart.
Nyers darabok és kész elemek befogása a legminimálisabb pofa és alkatrész elemeléssel.

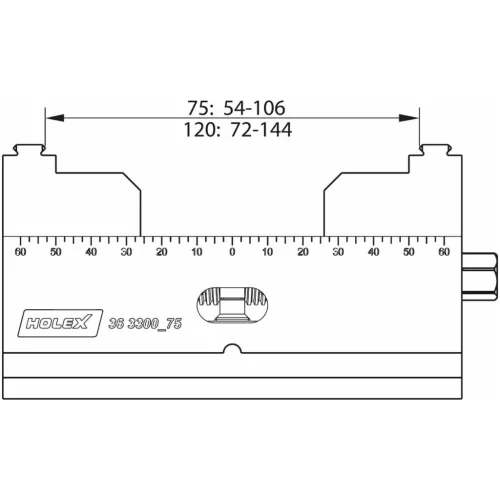

A pofák megfordításával módosítható a befogási tartomány.

80 mm alapméretű GARANT ZeroClamp adapterrel.
4 ZeroClamp befogócsappal.

Felhasználás:

Tökéletes 5 oldalas megmunkáláshoz. Központos befogás.

Alkalmazható:

Rátétpofák 363310 – 363324 sz.

Tartalom:

Alaptest, orsó, orsóanyák és négy befogócsap, amelyek alkalmasak a 360164 XP80Z sz. automatizációs konzolhoz.

Opcionális tartozék:

Nyomatékkulcs 656050 sz., dugókulcs fej 642229 13 sz., összeszerelő állomás 358595 80 sz.

Figyelem:

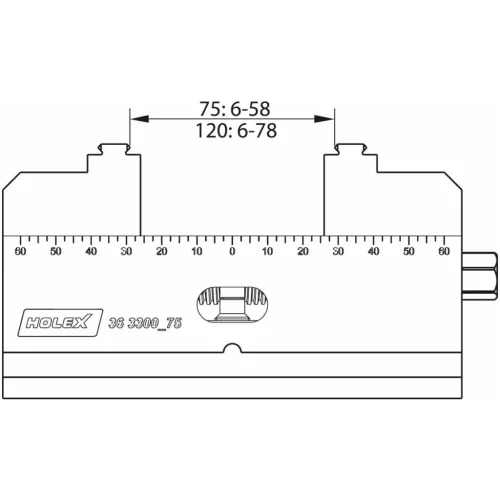

Alkalmas a GARANT TurnTable automatizációs rendszerhez a 360164 XP80Z sz. automatizációs konzollal kombinálva. A hozzávaló 363310 – 363324 sz. rátétpofák nem képezik a tartozékok részét. Az S2 befogási helyzet a pofa megfordításával áll elő.

Warning:

Bestimmungsgemäße Verwendung
Spannmittel zur Montage in Maschine, die für Fräsbearbeitung konzipiert ist. Für Spannen von Werkstücken im Rohzustand oder teilbearbeiteten Werkstücken. Anpassung an Werkstückgeometrie durch verschiedene Ausführungen sowie Aufsatzbacken möglich. Nur bei ordnungsgemäßer Montage und voll funktionsfähigen Sicherheits- und Schutzvorrichtungen der Maschine verwenden.

Sachwidriger Einsatz
Zentrischspanner nicht für Drehbearbeitung verwenden. Keine Montage von Komponenten, die nicht den Spezifikationen entsprechen. Keine eigenmächtigen Umbauten vornehmen. Nicht in explosionsgefährdeten Bereichen verwenden.

Paraméterek:
Kivitel	Nullponti befogórendszer
Súly	7,6 kg

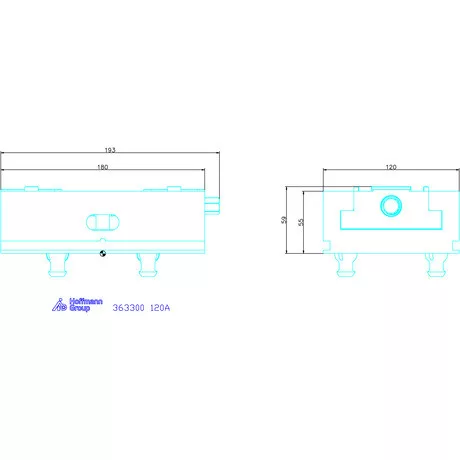

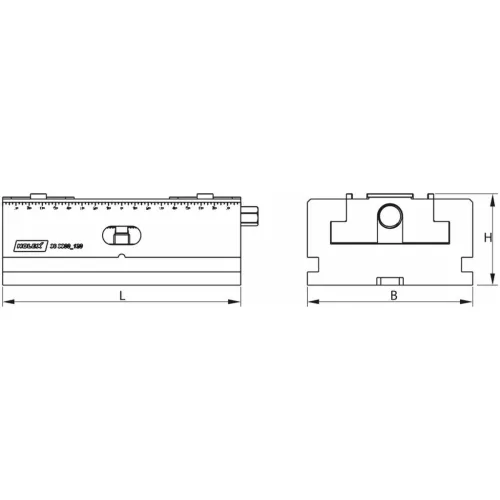

L	180 mm
B	120 mm
Magasság H	59 mm
Alapméret	80 mm
Max. meghúzási nyomaték	100 Nm
Maximális szorítóerő	28 kN
Színkód	HOLEX ZS 120
Termék fajtája	Gépsatu

Holex Központosító satu 120A mm
