Kivitel:

Nagyon könnyen hozzáférhető és tökéletesen szimmetrikus.
Teljesen plazmanitridált és az alsó oldal finomra mart.
Nyers darabok és kész elemek befogása a legminimálisabb pofa és alkatrész elemeléssel.

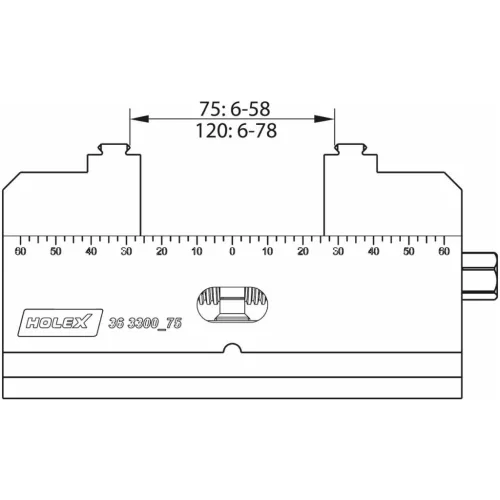

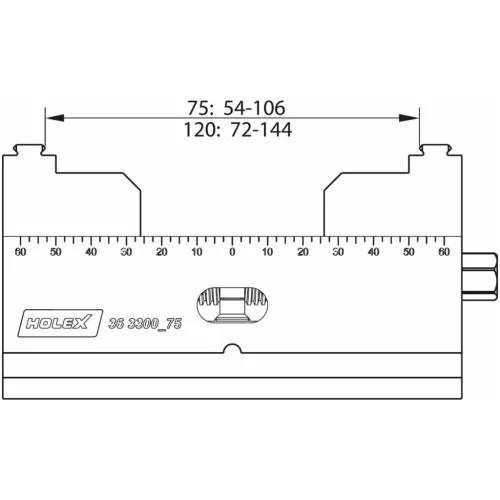

A pofák megfordításával módosítható a befogási tartomány.

Automatizációs csatlakozóval.
Furatokkal LANG pozícionáló rendszerhez, GARANT ZeroClamp-ra és Erowa ITS148 (csak a 363300 sz. 75 méretre) adaptálható központosító lappal.

Felhasználás:

Tökéletes 5 oldalas megmunkáláshoz. Központos befogás.

Alkalmazható:

Rátétpofák 363310 – 363324 sz.

Tartalom:

Alaptest, orsó, orsóanyák.

Opcionális tartozék:

656050 sz. nyomatékkulcs, 642229 12 sz. (a 75 méretnél), 642229 13 sz. (a 120 méretnél) dugókulcs fej, 363081 80 sz. és 361165 CS1 sz. szorítóköröm, 363190 sz. GARANT befogócsap, 363079, 363080, 363085 sz. adapterlap, 363090 sz. magasító konzol (a 363079 számmal kombinálva) 358595 52/96 sz. szerelőállomás.

Figyelem:

A hozzávaló 363310 – 363324 sz. rátétpofák nem képezik a tartozékok részét. Az S2 befogási helyzet a pofa megfordításával áll elő.

Warning:

Rendeltetésszerű használat

Befogóeszköz a maró megmunkáláshoz készült gépre történő felszereléshez.
Nyers vagy félig megmunkált állapotú munkadarabok befogásához.
A munkadarab geometriához való illeszkedés különböző kivitelekkel, valamint rátétpofákkal lehetséges.
Csak szakszerű felszerelés és a gép teljesen működőképes biztonsági- és védelmi eszközei esetén használja.

Rendeltetésellenes használat

A központosító satu esztergáló megmunkáláshoz nem alkalmas.
Ne szereljen fel olyan alkotóelemeket, melyek nem felelnek meg a specifikációknak.
Ne végezzen önhatalmú átalakítást.
Ne használja robbanásveszélyes területeken.
