Kivitel:

Kis szerkezeti méretek – A befogott rész és a teljes hossz optimális arányban áll.
Fokozatmentes beállítás – 100 % szorítóerő 360°-nál.
Különösen merev GJS-60 alaptest, felül és alul köszörült.
Párosítási pontosság 0,02 mm.

Kétoldali menet (M8), egy munkadarab ütköző rögzítéséhez.
Alacsony kopású erőnövelő
Precíz beigazító hornyok.
Oldalsó kilépő nyílások a forgácsok és a hűtőfolyadék kivezetéséhez.
Alacsony karbantartási igényű nagy szorítóerejű orsó – állandó nyomóteljesítmény a kopásálló, mechanikus erőnövelő következtében.

Jellemző:

Teljesen tokozott, alacsony karbantartási igényű és nitridált orsó.
Fokozott működési biztonság.
Optimális forgácsvédelem.
Minimális tisztítási igény.

Felhasználás:

Horizontálisan használható. Sokoldalúan használható befogóeszköz megmunkáló központokhoz.

Tartalom:

2 × tömbpofa és 1 kézi × hajtókar.

Opcionális tartozék:

Szorítóköröm 360579 sz.
Beállító és rögzítő készlet 360530 sz.
A leggyakoribb pofagyártmányok pl. 361400 – 361660, 361295 – 361298 sz.
Munkadarab ütköző és hajtókar, 360555 és 360800 sz.
Gyorscserés pofa rendszer 361293 125 sz. és 361294 125 sz.

Figyelem:

A beállítási méretek nem kompatibilisek más gyártmányokkal.

Warning:

Rendeltetésszerű használat

Csak szakszerű felszerelés és a gép teljesen működőképes biztonsági- és védelmi eszközei esetén használja.
Csak zárt helyiségekben használja.
Ipari használatra.
Csak sík és tiszta felületen használja.
Csak munkadarabok befogásához használja.
Nyers vagy félig megmunkált állapotú munkadarabok befogásához.
A satut csak a saját orsókarjával használja.

Rendeltetésellenes használat

Ne használja robbanásveszélyes területeken.
Ne használja nagyon poros területeken, vagy ahol éghető gázokkal, gőzökkel vagy oldószerekkel dolgoznak.
Ne szereljen fel olyan alkotóelemeket, melyek nem felelnek meg a specifikációknak.
Ne végezzen önhatalmú átalakítást.
Csak eredeti pót- és kopó alkatrészeket használjon.
Ne működtesse az üzemi paramétereken kívül.
Ne szorítsa meg meghajtott szerszámmal, bizonytalan nyomatékkal.
Ne működtesse kellő felügyelet nélkül.

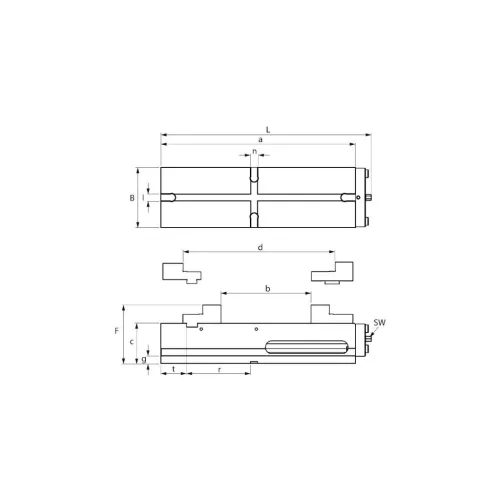

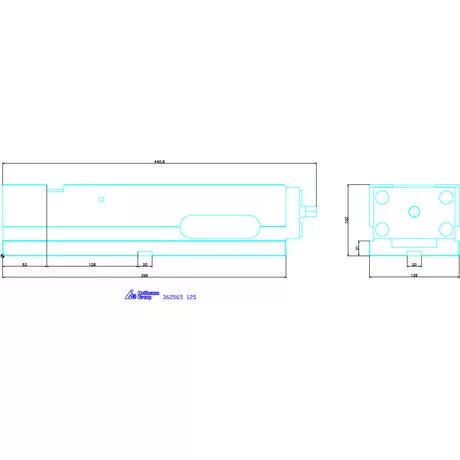

Paraméterek:
Sorozat	HOLEX NC
Típus	125
Max. szorítóerő	40 kN
Max. befogható tartomány	230 mm
Súly	30 kg
Teljes hossz L	441 mm
Alaptest hossza a	398,5 mm
Alaptest szélesség B	126 mm
Befogási tartomány b	0 mm - 182 mm
Alaptest magassága c −0,02	95 mm
Teljes magasság F	134,5 mm
Befogási tartomány d	48 mm - 230 mm
g	21 mm
Hosszanti horony l H8	20 mm
Kereszthorony n H7	20 mm
r	128 mm
t	62,5 mm
Színkódok a megfelelő tartozékokhoz	HOLEX NC
Menetek száma a munkadarab ütközéséhez	2
‌Kulcsnyílás SW	14 mm
Termék fajtája	Gépsatu

Holex NC nagy szorítóerejű gépsatu 125
