NC nagy szorítóerejű gépsatu LC változat 125

Csomagajánlatok

Részletek

Kivitel:

• Kis szerkezeti méretek; optimális befogható tartomány / teljes hossz arány. A szorítóerő 4 gyűrűjelöléssel szemmel ellenőrizhető. A maximális szorítóerő az integrált fix ütközővel reprodukálható.
• Különösen merev gömbgrafitos öntvény alaptest, felül és alul köszörült; 0,02 mm párosítási pontosság.
• 25H6 M10 furatok 200-as raszterméretű nullponti befogórendszerhez.

Jellemzők:

• Bepattintós gyorscsere rendszer lépcsős előtétekhez/pofákhoz. Rövid átszerelési idő és nagyfokú rugalmasság.
• Teljesen tokozott és nitridált orsó (fokozott működési biztonság, optimális forgácsvédelem, minimális tisztítási igény).

Felhasználás:

Univerzális befogó rendszer megmunkálóközpontokhoz.

Tartalom:

2 db lépcsős pofa, 1 db kézi forgatókar, 4 db szorítókarom és 1 csapkulcs.

Opcionális tartozék:

• A beállító és rögzítő készletet lásd a 360530 sz. alatt.
• A munkadarab ütközőt és tartalék hajtókart lásd a 360555; 352650 és 360800 sz. alatt.
• Kézi forgatókar hosszabbítót lásd a 360850 sz. alatt.
• Szorítópofákat lásd a 361380 − 361770 és 362390 − 362600 sz. alatt is.
• Tartalék lépcsős pofákat lásd a 361400; 361420, ill. 361295; 361296. sz. alatt.
• Befogócsap 360025 sz.
• Adapterlapok a 361293 és 361294 sz. 125 méretű Xtrix pofa gyorscserélőhöz.
• 361297 sz. és 361298 sz. 125 méretű lefúvató adapterlapokhoz.

Figyelem:

• Bepattintós rendszerű lépcsős előtétek peremközeli fúráshoz és lapos munkadarabok befogásához
  lásd 361950; 361960; 361970 sz.
• Lépcsős pofákat lásd 361400; 361420; 361295; 361296 sz.

Paraméterek:

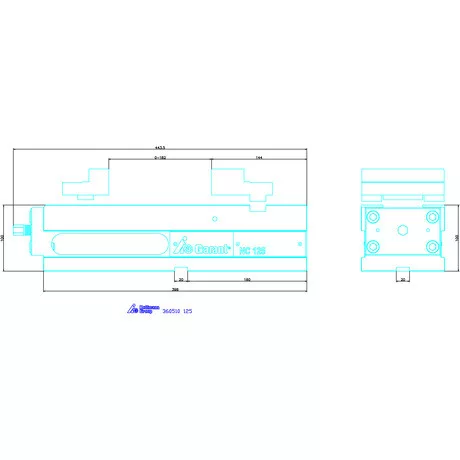

Típus	125
Kivitel	Nullponti befogórendszer
Max. szorítóerő	40 kN
Súly	34 kg

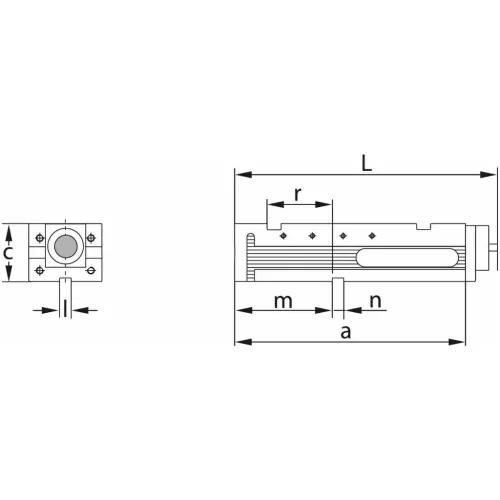

Teljes hossz L	446 mm
Alaptest hossza a	398 mm

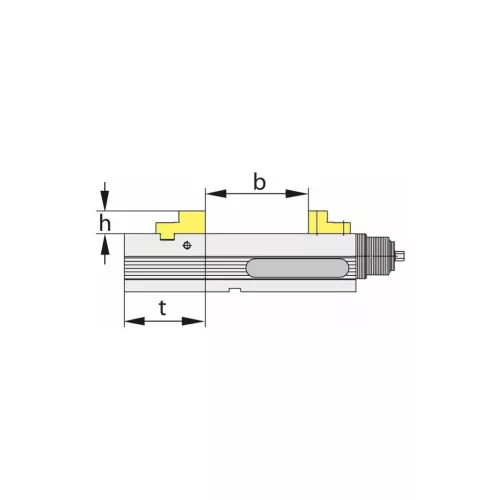

Befogási tartomány b	0 mm - 182 mm
Alaptest magassága c −0,02	100 mm

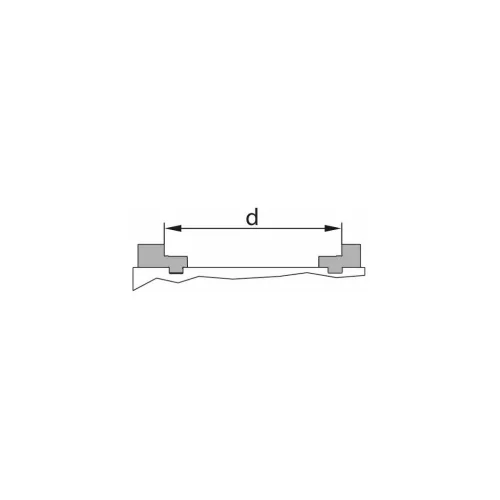

Befogási tartomány d	131 mm - 313 mm
Pofamagasság h	39,5 mm
Hosszanti horony l H7	20 mm
m	180 mm
Kereszthorony n H7	20 mm
r ±0,015	118 mm
t	144 mm
Színkódok a megfelelő tartozékokhoz	LC-GARANT
Termék fajtája	Gépsatu

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Címke:

360510 125, NC nagy szorítóerejű gépsatu LC változat 125

Custom label:

NC nagy szorítóerejű gépsatu LC változat 125

Tömeg:

34 kg/db
