Kivitel:

Stabil alaptest GGG60-ből. Vezetőpálya köszörült és induktívan edzett.

Funkció:

Az első és második rész megtámasztása és rögzítése a mobil pofákhoz. A kattanási ponton túl történő forgatás oldja a kuplungot. A nyomóorsó aktiválja a mechanikus erőátvitelt.

Felhasználás:

Horizontálisan használható.
2 különböző méretű munkadarab befogása, vagy 2 azonos darab befogása lehetséges. Méretkülönbség ±2,5 mm (1. munkadarab a 2. munkadarabhoz képest).
Tartópofákon keresztüli hagyományos és szorító befogás, vagy a kettő kombinációja lehetséges.
2 különböző méretű munkadarab befogása, vagy 2 azonos darab befogása lehetséges. Méretkülönbség ±2,5 mm.

Tartalom:

4 leszorító köröm, Quick-Start-Guide, 1 db 14 méretű dugókulcs fej.

Opcionális tartozék:

Szorítópofák 361400 − 361440, 361600, 361660 sz.
Lépcsős előtétek 361950, 361960, 361970 sz.
Szorító készlet 361345 sz.
Nyomatékkulcs 656050 sz. 60 méret.

Figyelem:

A teljes hossz L változatlan marad (kis ütközési zónák).
A tartozékokat lásd a 360530; 360570 és a 361400; 361440; 361600 – 361970 cikkszámoknál.
Mindig 2 munkadarabot fogjon be!

Paraméterek:
Sorozat	Duo Plus
Típus	125
Max. szorítóerő	40 kN
Forgatónyomaték	40 Nm
Súly	40 kg

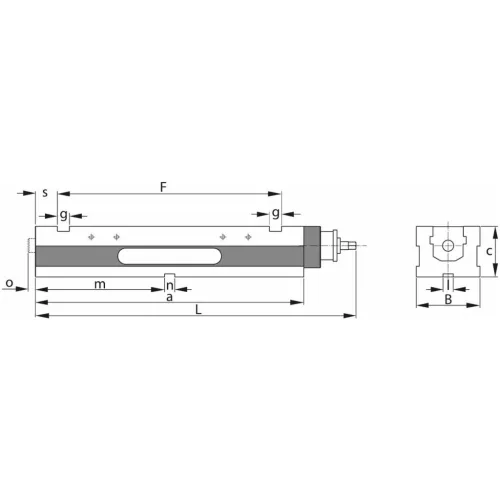

Teljes hossz L	633 mm
Alaptest hossza a	530 mm
Alaptest szélesség B	126 mm
Alaptest magassága c	100 mm
F	443 mm
g	24 mm
Hosszanti horony	20 mm
m	255,2 mm
kereszthorony	20 mm
Orsókinyúlási tartomány o	0 mm - 15 mm
s	43,2 mm
Színkódok a megfelelő tartozékokhoz	Duo Plus
Termék fajtája	Gépsatu

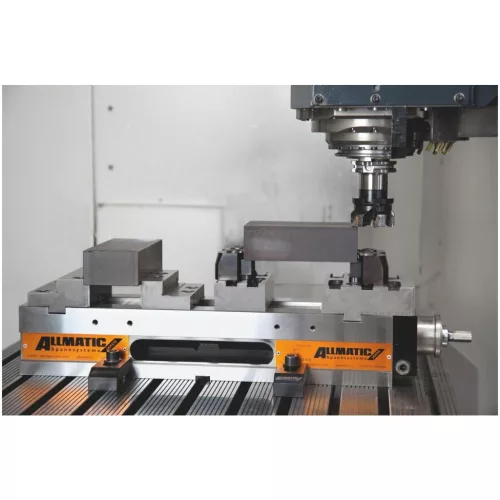

NC nagy szorítóerejű gépsatu Duo Plus 125
