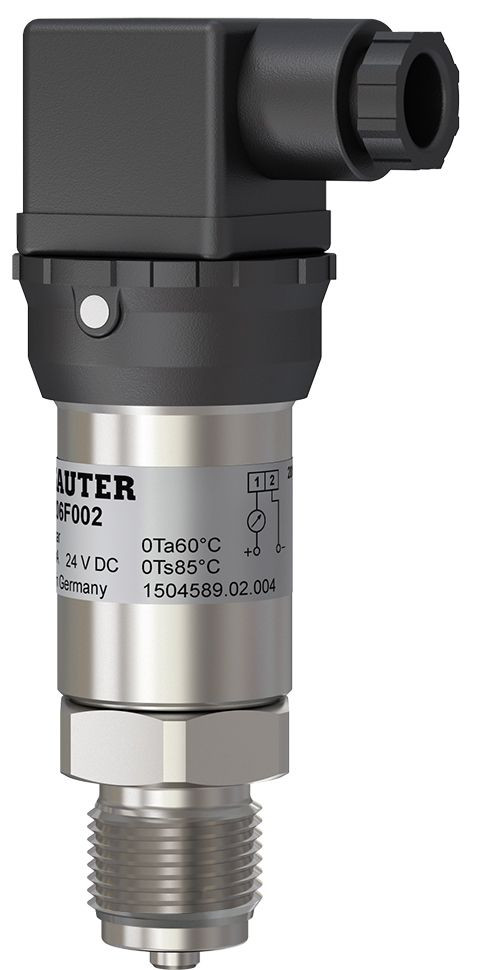

Sauter Nyomásjeladó, 0...25 bar, 0...10 V, 24 V=/~, 80 bar

Csomagajánlatok

Részletek

Nyomásjeladó

• Folyadékok, gázok és gőzök nyomásának mérésére
• Robusztus készülék kerámia membránnal
• Nagy pontosság
• Kiemelkedő túlnyomás-állóság
• Magas rezgésállóság
• Alacsony hiszterézis
• Standard kimeneti jel 2...10 V vagy 4...20 mA
• Rozsdamentes acél érzékelő agresszív közeghez
• DIN EN 175301‑803‑A szabványos csatlakozódugóval

Paraméterek:
Hőmérsékleti függés (nullpont)	0.07 % FS/K
Hőmérsékleti függés (mérési tartomány)	0.05 % FS/K
Terhelhetőség (DSU)	Ub ≥ 15 V ≥ 5 kΩ; Ub ≥ 20 V ≥ 2 kΩ
Terhelhetőség (DSI)	(Ub‑6 V)/0.02 A
Engedélyezett környezeti hőmérséklet	0…60 °C
Engedélyezett közeg hőmérséklete	0…85 °C
Hiszterézis	0.5 % FS
Linearitás	1 % FS
Ház anyaga	Króm‑nikel acél 1.4305
Dugócsatlakozó	4‑tűs DIN EN 175301‑803‑A + M16 kábelbevezetés
Kábel keresztmetszet	Max. 1.5 mm²
Nyomáscsatlakozás	G ½″
Súly	0.2 kg
Védettség	IP65 (EN 60529)
Védelmi osztály	III (EN 61140)
CE megfelelőség	EMC (2014/30/EU), EN 61000‑6‑1/2/3/4, EN 60730
PED	2014/68/EU Art. 3.3 (nincs biztonsági funkció)

Típusváltozatok:
Típus	Mérési tartomány (bar)	Kimeneti jel	Tápellátás	Max. nyomás	Teljesítmény
DSU203F002	0…2.5	0…10 V	24 V (=~/ )	8 bar	0.5 W
DSU206F002	0…6	0…10 V	24 V (=~/ )	20 bar	0.5 W
DSU210F002	0…10	0…10 V	24 V	32 bar	0.5 W
DSU216F002	0…16	0…10 V	24 V	50 bar	0.5 W
DSU225F002	0…25	0…10 V	24 V	80 bar	0.5 W
DSI203F002	0…2.5	4…20 mA	24 V	8 bar	0.7 W
DSI206F002	0…6	4…20 mA	24 V	30 bar	0.7 W
DSI210F002	0…10	4…20 mA	24 V	32 bar	0.7 W
DSI216F002	0…16	4…20 mA	24 V	50 bar	0.7 W
DSI225F002	0…25	4…20 mA	24 V	80 bar	0.7 W

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Letölthető dokumentum:

Műszaki adatlap

Letölthető dokumentum 2:

Szerelési útmutató

Gyártói Cikkszám:

DSU225F002

Címke:

Sauter Nyomásjeladó, 0...25 bar, 0...10 V, 24 V=/-, 80 bar, DSU225F002

Tömeg:

200 g/db
