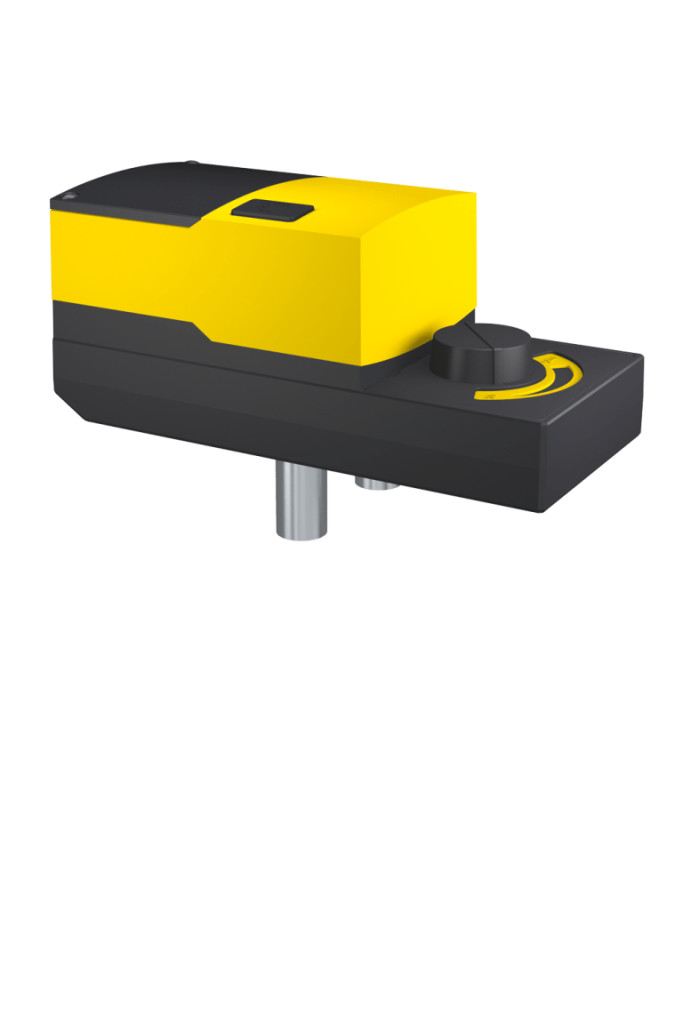

Sauter Rotációs hajtómű, 15 Nm, 120/240 s, 24 V~/=, potméter

Csomagajánlatok

Részletek

Rotációs hajtómű

• Szabályozó egységek, például szelepek, pillangószelepek működtetésére
• Kapcsolókimenetes szabályozókhoz (2-pontos vagy 3-pontos vezérlés)
• 15 Nm névleges és tartó nyomaték
• Szinkronmotor elektronikus vezérlőegységgel és terhelésfüggő lekapcsolással
• Alacsony működési zajszint
• A működési irány és futási idő kódolókapcsolóval állítható
• A hajtómű kézi állításhoz kioldható
• Legfeljebb öt hajtómű elektromos párhuzamos működtetése lehetséges
• Számos adapter lehetővé teszi nem-SAUTER szelepekre történő felszerelést
• Karbantartásmentes hajtómű műanyag és acél elemekből, acél alaplemezzel
• Alumíniumból készült rögzítőoszlopok

Paraméterek:
Tápfeszültség	24 V~ ±20%, 50…60 Hz / 24 V= −10%…20% / 230 V~ ±15%
Kapcsolások (csavaros sorkapocs)	Max. 1.5 mm²
Teljesítményfelvétel (ADM322F120)	< 2.2 W
Teljesítményfelvétel (ADM322F122)	< 2.5 W
Zajszint	< 30 dB(A) (terhelve)
Futási idő 90°-hoz	120 (240) s
Válaszidő	< 200 ms
Forgási szög	Max. 95°
Nyomaték és tartónyomaték	15 Nm
Üzemi hőmérséklet	−20…55 °C
Tárolási hőmérséklet	−40…80 °C
Páratartalom	5…85% rh, kondenzáció nélkül
Méretek (sz × m × mé)	194 × 116 × 86 mm
Súly	1.5 kg
Szerelési helyzet	Függőlegestől vízszintesig, fejjel lefelé nem szerelhető
Ház	Háromrészes, sárga/fekete, lángálló műanyag
Kábelbevezetés	Kibontással, M20×1.5 menetes csatlakozáshoz
Védettségi fokozat	IP54 (EN 60529)
Védelmi osztály	II / III (EN 60730-1, -2-14)
CE megfelelőség	EMC 2014/30/EU, LVD 2014/35/EU, Gépészeti irányelv 2006/42/EC
Max. magasság	2000 méter

Típusváltozatok:
ADM322F120	230 V~
ADM322F122	24 V~/=
ADM322HF120	230 V~, segédérintkezők
ADM322HF122	24 V~/=, segédérintkezők
ADM322PF120	230 V~, potméter
ADM322PF122	24 V~/=, potméter

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Letölthető dokumentum:

Műszaki adatlap

Letölthető dokumentum 2:

Szerelési útmutató

Gyártói Cikkszám:

ADM322PF122

Címke:

Sauter Rotációs hajtómű, 15 Nm, 120/240 s, 24 V-/=, potméter, ADM322PF122

Tömeg:

1,5 kg/db

Kérdés, kérés a termékkel kapcsolatban
