Glossy (SIG) VAV-KR 700 x 600 Négyszög keresztmetszetű VAV szabályzó
Glossy (SIG) VAV-KR 700 x 600 Négyszög keresztmetszetű VAV szabályzó
Bruttó ár 190 665 Ft/db
(Nettó ár 150 130 Ft/db)

Glossy (SIG) VAV-KR 700 x 600 Négyszög keresztmetszetű VAV szabályzó

Glossy (SIG) VAV-KR 700 x 600 Négyszög keresztmetszetű VAV szabályzó
Bruttó ár 190 665 Ft/db
(Nettó ár 150 130 Ft/db)
Várható kiszállítási idő:
2-6 hét
Márka:
SIG
Kedvezmény rendszer:
A termék árrése miatt semmilyen kedvezmény nem vehető igénybe
Csatlakozó méret (mm):
700 X 600
Mennyiségi kedvezmény:
3  db
3
184 945 Ft/db
10  db
5
181 131 Ft/db
Méret:
200
300
400
500
600
700
800
900
1000
Típus:
700 X 300
700 X 400
700 X 500
700 X 600
700 X 700
A vásárlás után járó pontok
[csak regisztrált vásárlóknak]

Pontok: 9 533 Ft
Csatlakozóméret(mm): 700 X 600

A kép csak illusztráció!


„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry
Csomagajánlatok
Részletek

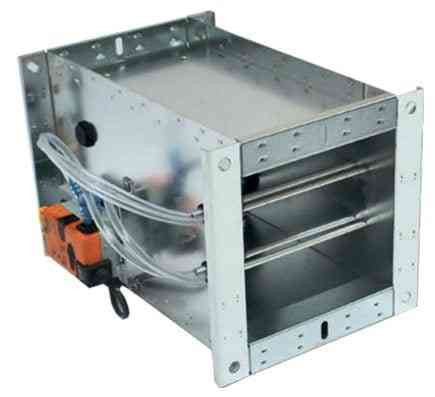

SIG VAV-KR 700 x 600 Négyszög keresztmetszetű VAV szabályzó




Változtatható térfogatáramú légmennyiség szabályzók befúvó és elszívó rendszerekhez. Légtömör szabályzó zsaluból, mérő egységgel, motoros mozgatással és beépített nyomáskapcsolóval.

Alkalmazási terület

    • A légtechnikai csővezetékbe építhető

    • Állandó légsebesség tartására vagy változó légszállítás esetén alkalmazhatók mind elszívó, mind befúvó rendszereknél


Kivitel


Műszaki adatok

    • Nyomaték: 5Nm (LMV-D3-MP) / 10Nm (NMV-D3-MP)

    • Elforgási szög: 95°, állítható, mechanikus ütközőkkel


Vezérlés


Nyomáskülönbség érzékelő


    • Érzékelő típusa: Belimo D3 dinamikus válaszjellel

    • Érzékelési tartomány: 0 ... 600 Pa

    • Tulajdonság: egyedi érzékelő

    • Működési nyomás: ±3000Pa

    • Működési tartomány: 0...+50°C / 5...95%rh, kondenzáció nem lehetséges



Működési tartomány

    • Névleges légszállítás - Vnom (az ügyfél igényétől függ)

    • ΔP @ Vnom (nyomáskülönbség Vnom-nál) – 50 ... 450Pa

    • Maximális légszállítás - Vmax 20 ... 100% Vnom

    • Minimális légszállítás - Vmin 0 ... 100% Vmax-ig

    • Közepes légszállítás - Vmid 50%-a a Vmin - Vmax közötti tartománynak


Hagyományos vezérlő jel VAV alkalmazáshoz

    • Referencia jel DC 2 ... 10V / (4..20mA 500Ω-os ellenállással), min. 100kOh beépített ellenállás

    • DC 0 ... 10V / (0..20mA 500Ω-os ellenállással), min. 100kOh beépített ellenállás

    • Folyamatos: DC 0... 10V, min. 100kOh beépített ellenállás

    • Folyamatos: DC 0 ... 10V


VAV működési mód Y bemeneti referencia jelhez (3 csatlakozás):

    1. Referencia jel DC 2 ... 10V / (4..20mA 500Ω-os ellenállással), min. 100kOh beépített ellenállás

    1. DC 0 ... 10V / (0..20mA 500Ω-os ellenállással), min. 100kOh beépített ellenállás

    1. Folyamatos: DC 0... 10V, min. 100kOh beépített ellenállás


Működési mód aktuális U5 értékjelhez (5 csatlakozás)

    1. DC 2...10V, max 0.5mA

    1. DC 0...10V, max 0.5mA

    1. Folyamatos : légmennyiség, zsaluállás vagy nyomáskülönbség, max. 0.5mA


CAV működési mód (állandó légmennyiség)

    1. ZÁRT / Vmin / (Vmid*) / Vmax / NYITOTT* (*csak AC 24V elektromos betáp esetében)


Elektromos betáplálás és vezeték

    • Elektromos betáp: AC 24V 50/60 Hz vagy DC 24V

    • Kábelt: LMV / NMV - 4VA / 5VA (Imax 8A @ 5ms)

    • Kábel méret: 4 x 0,75mm²

    • Teljesítmény felvétel: LMV / NMV - 2W / 3W

    • Védelmi osztály: III. extra-alacsony feszültség

    • Elektromágneses kompatibilitás: CE, 89/336/EEC szerint

    • Üzem/alkalmazhatói léghőmérséklet: 0 … +50°C

    • Üzemi/alkalmazható páratartalom: 5 … 95% r.h., kondenzáció nem lehetséges (60730-1 szerint)


Gyorskiválasztó táblázat




% O.D. - % a szabályzó százalékos nyitásértéke
V (m/s) - Frontoldali légsebesség, m/s-ban
Pest (Pa) - Nyomásveszteség a szabályzón, Pa-ban
LWA [dB(A)] - Hangteljesítmény szint, dB(A)-ban
Hz - Oktávsávok
dB(A) - Hangteljesítmény szint

Méretrajz



Geometriai méretek



B/H1002003004005006007008009001000
200++--------
300+++-------
400++++------
500+++++-----
600++++++----
700-++++++---
800-+++++++--
900--+++++++-
1000--++++++++




„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok
Gyártói Cikkszám:
VAV-KR 700 x 600
Címke:
négyszög vav szabályzó, SIG VAV-KR 700 x 600, vav szabályzó, VAV-KR 700 x 600, idomok és csövek
Tömeg:
22 kg/db
