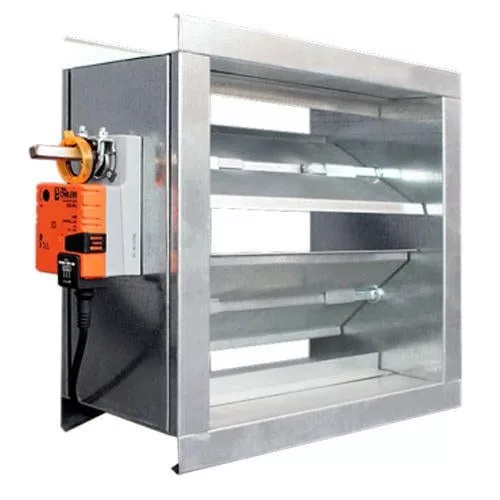

Glossy (SIG) JS250 Szabályozó Zsalu 700 X 950 NMQ24A Elektromosan nyit-zár 24V motorral
Bruttó ár 229 917 Ft/csomag
(Nettó ár 181 037 Ft/csomag)
(Nettó ár 181 037 Ft/csomag)
Glossy (SIG) JS250 Szabályozó Zsalu 700 X 950 NMQ24A Elektromosan nyit-zár 24V motorral
Bruttó ár 229 917 Ft/csomag
(Nettó ár 181 037 Ft/csomag)
(Nettó ár 181 037 Ft/csomag)
Várható kiszállítási idő :
4-6 hét
Márka:
SIG
Kedvezmény rendszer :
A termékhez pont és kupon kedvezmény is igénybe vehető
Gyártói Cikkszám:
JS250700x950 + NMQ24A
Feszültség:
24V
Mennyiségi kedvezmény:
3
csomag
3
223 019 Ft/csomag
10
csomag
5
218 421 Ft/csomag
Méret 2
Méret 2:
A vásárlás után járó pontok
[csak regisztrált vásárlóknak]
Pontok: 11 496 Ft
[csak regisztrált vásárlóknak]
Pontok: 11 496 Ft
A kép csak illusztráció!
„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry
Csomagajánlatok
Részletek
SIG SZABÁLYOZÓ ZSALU 700 X 950
Légmennyiség szabályzó zsaluk horganyzott acélból.
Alkalmazási terület
- Légmennyiség szabályzására szellőző és légkondicionáló rendszereknél
Anyaga
- Horganyzott acél zsalulevelek és keret, kör keresztmetszetű tengely
- Műanyag vagy alumínium (kérésre) fogaskerék
- Poliamid csapágy
Színe
- Horganyzott acél
Kivitel
- Horganyzott acél alapanyagú áramvonalas kialakítású, 100 mm széles ellentétesen mozgó zsalulevelek, műanyag vagy alumínium (kérésre) fogaskerekek
- 12 mm átmérőjű tengely, a középső lamellára szerelve, 67 mm kilógással. Tengelyfurattal a végén, hogy hosszabb tengely szüksége esetén könnyen felszerelhető legyen a tengelyhosszabbító kiegészítés LOA 100 M, LOA 150 M vagy LOA 200 M (kérésre)
- Horganyzott acél keret (2 függőleges profil poliamid csapágyakkal és 2 vízszintes profil összecsavarozásával) mely szélessége (mélysége) 110 mm, 30 mm széles MEZ peremmel,
- Mérőpontok nem kerülnek kialakításra. Abban az esetben ha a standard méretsor közötti köztes magasságú szabályzóra van szükség, a felső és alsó keret távolabb kerül elhelyezésre a középponttól (lásd a rajzot) így a távtartók is szélesebbek lesznek, de így érhető el a lehető legmegfelelőbb mérettartás a standard szélességű zsalulevelek miatt. Ennek következtében a szabad keresztmetszet kisebb lesz, mint a valós LxH méret.
Beépítés
- Négyszög keresztmetszetű légcsatornába építhető, 30 mm-es MEZ-kerettel
- Falra, padlóra vagy álmennyezetbe építhető
A L szélesség és H magasság méretek nem felcserélhetőek!
Méretrajz
Nyomatéktáblázat zsalumozgató motor kiválasztásához:
| Nyomaték | Belimo elektromosan nyit-zár zsalumozgató motor típusok | Belimo rugó-visszatérítéses zsalumozgató motor típusok |
| 2Nm | Belimo CM… | |
| 2,5Nm | Belimo TF…. | |
| 4Nm | Belimo LF…. | |
| 5Nm | Belimo LM… | |
| 10Nm | Belimo NM… | Belimo NFA…, NF24… |
| 20Nm | Belimo SM… | Belimo SFA…, SF24… |
| 30Nm | Belimo EF… | |
| 40Nm | Belimo GM… |
Belimo NMQ24A zsalumozgató szuper gyorsjáratú motor, kábeles csatlakozással
Zsalumozgató motor légkezelő, szellőztető berendezések zsalujának mozgatásához.
Használható kb 1,5 m2-os zsalufelületig.
Műszaki táblázat
| Névleges nyomaték | Csappanytúméret max. kb. | Tengelymegfogatás Univerzális rőgzítőbilincs | Motor futásidő 90° | Névleges feszültség AC/DC 24V AC 230V | Nyit-Zár | 3 pontos | Folytonos(2…10 V) | Hajtómű típusa |
| 4 Nm | 0.8 m2 | 8…26.7 mm | 2.5 s | 24 V | X | LMQ24A | ||
| X | LMQ24A-SR | |||||||
| 8 Nm | 1.5 m2 | 8…26.7 mm | 4 s | 24V | X | NMQ24A | ||
| X | NMQA-SR | |||||||
| 10…20 mm | 20 s | 230V | X | X | NMD230A | |||
| 16 Nm | 3.2 m2 | 12…26.7 mm | 7 s | 24V | X | SMQ24A | ||
| X | SMQ24A-SR | |||||||
| 10…20 mm | 20 s | 24V | X | X | SMD24A | |||
| 230V | SMD230A | |||||||
Tulajdonságok
Katalógus
Javasolt kiegészítő termékek.
Ezekre még szüksége lehet a fenti termék felhasználásánál.
„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry
Adatok
Folytonos (2...10 V):
Nem
Magasság, H oldal:
950 mm
Motor Típusa:
Elektromosan nyit-zár
Sorkapocs csatlakozás:
Nem
Szélesség, B oldal:
700 mm
Végálláskapcsoló:
Nem
Címke:
motoros szabályozó zsalu, motoros szellőző zsalu, motoros zsalu, motoros zsalu ár, Szabályozó zsalu, idomok és csövek
Custom label:
Glossy (SIG) JS250 Szabályozó Zsalu 700 X 950 NMQ24A Elektromosan nyit-zár 24V motorral
Tömeg:
9 kg/csomag
