Garant VHM parabolikus maró, egyenes alak PPC 10/60 mm

Csomagajánlatok

Részletek

Kivitel:

Nagy teljesítményű szerszám szabad alakú felületek különösen hatékony simító megmunkálásához. Kitűnő felületminőségek eléréséhez a legrövidebb megmunkálási idő alatt. CAD / CAM támogatású modern 5 tengelyes marógépeken való felhasználáshoz.

Ajánlás:

Simító műveletekhez 0,05 – 0,2 mm ráhagyást ajánlunk.

Figyelem:

Az R₂ mutatja a szerszám hatósugarát.
Utánköszörülés nem lehetséges!

Paraméterek:
Bevonat	TiAlN
Szerszámanyag	VHM
Szabvány	Gyári szabvány
Típus	N
Tűrés névleges ⌀	f8
Fogak száma Z	5
Élek felosztása	egyenlőtlen
Spirálszög	30 fok
Fogásvételi irány	Vízszintes
Fogásszélesség ae marási műveletnél	0,05×D szélezésnél; 0,05×D másolómarásnál
Szár	DIN 6535 HA, h6-tal
Forgácsolási stratégia	PPC

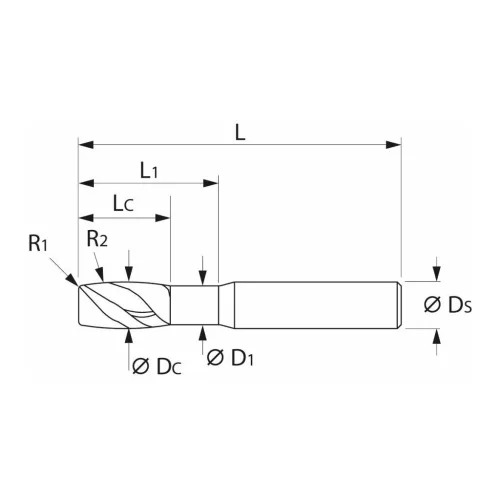

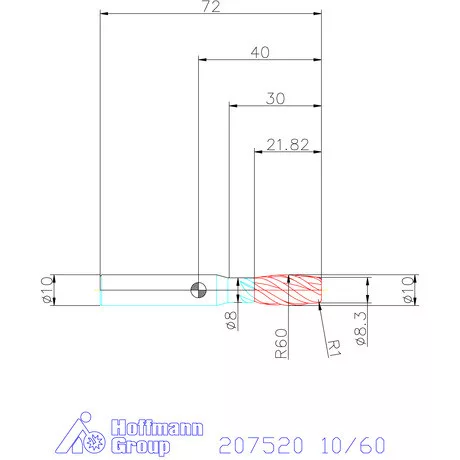

Élhossz Lc	21,5 mm
Hatósugár R2	60 mm
Vágóél rádiusz R1	1 mm
Kinyúlási hossz L1 nyakrésszel	30 mm
Nyak ⌀ D1	8 mm
Teljes hossz L	72 mm
Szár ⌀ Ds	10 mm
Előtolás fz szélezéshez acélban < 900 N/mm2	0,06 mm
Előtolás fz másolómaráshoz acélban < 900 N/mm2	0,08 mm
Színes gyűrű	zöld
Termék fajtája	Teljes rádiusz- és gömbvégű maró

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Gyártói Cikkszám:

207520 10/60

Címke:

207520 10/60, VHM parabolikus maró, egyenes alak PPC 10/60 mm

Tömeg:

72 g/db

Kérdés, kérés a termékkel kapcsolatban
