Garant VHM parabolikus maró, egyenes alak PPC 12/70 mm

Csomagajánlatok

Részletek

Kivitel:

Nagy teljesítményű szerszám szabad alakú felületek különösen hatékony simító megmunkálásához. Kitűnő felületminőségek eléréséhez a legrövidebb megmunkálási idő alatt. CAD / CAM támogatású modern 5 tengelyes marógépeken való felhasználáshoz.

Ajánlás:

Simító műveletekhez 0,05 – 0,2 mm ráhagyást ajánlunk.

Figyelem:

Az R₂ mutatja a szerszám hatósugarát.
Utánköszörülés nem lehetséges!

Paraméterek:
Bevonat	TiAlN
Szerszámanyag	VHM
Szabvány	Gyári szabvány
Típus	N
Tűrés névleges ⌀	f8
Fogak száma Z	5
Élek felosztása	egyenlőtlen
Spirálszög	30 fok
Fogásvételi irány	Vízszintes
Fogásszélesség ae marási műveletnél	0,05×D szélezésnél; 0,05×D másolómarásnál
Szár	DIN 6535 HA, h6-tal
Forgácsolási stratégia	PPC

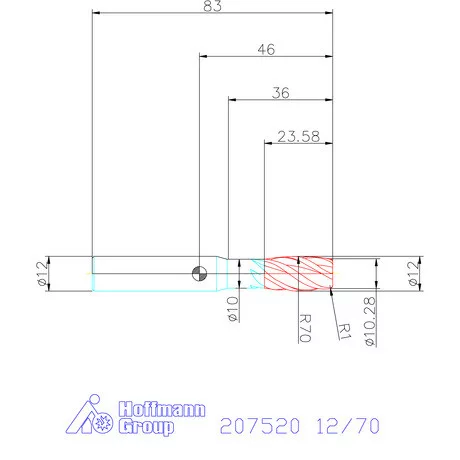

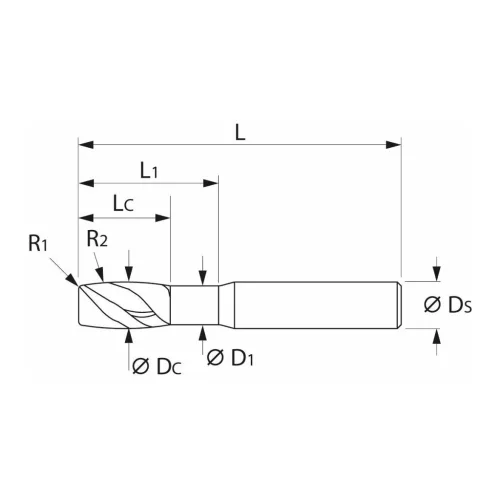

Élhossz Lc	23 mm
Hatósugár R2	70 mm
Vágóél rádiusz R1	1 mm
Kinyúlási hossz L1 nyakrésszel	36 mm
Nyak ⌀ D1	10 mm
Teljes hossz L	83 mm
Szár ⌀ Ds	12 mm
Előtolás fz szélezéshez acélban < 900 N/mm2	0,07 mm
Előtolás fz másolómaráshoz acélban < 900 N/mm2	0,09 mm
Színes gyűrű	zöld
Termék fajtája	Teljes rádiusz- és gömbvégű maró

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Címke:

207520 12/70, VHM parabolikus maró, egyenes alak PPC 12/70 mm

Custom label:

Garant VHM parabolikus maró, egyenes alak PPC 12/70 mm

Tömeg:

121 g/db
