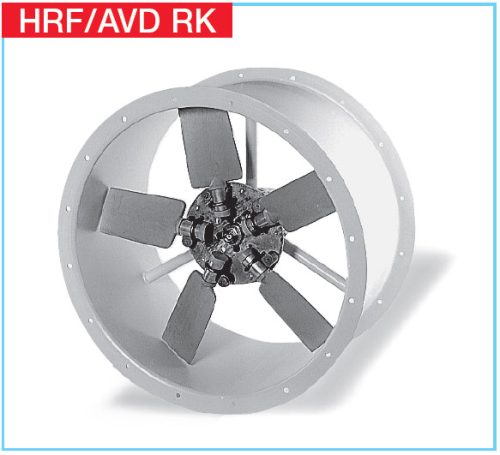

HELIOS HRFD 630/8/4: Axiális csőventilátor, ~3, 400V, Dahlander kapcsolás

Általános ismertető

Ház

Horganyzott acéllemez. HQ és HW típusok kiegészítő kétrétegű lakkozással, fehér színben.

Járókerék

Nagy nyomásra méretezett járókerék, 7 db profilos műanyag lapáttal, dinamikusan kiegyensúlyozva. Üzemelési tartomány −30 és +60 °C között.

Motor

Zárt ház, fröccsöntött alumíniumból. Védettség IP 54,golyóscsapágyazott. Karbantartást nem igényel, a rádióvételt nem zavarja. A tekercselés nedvesség ellen védő impregnálással készült. Maximális szállított közeghőmérséklet a táblázatban.

Motorvédelem

A tekercselésbe beépített termokontakttal, amely túlmelegedés esetén megszakítja az áramkört. Lehűlve automatikusan bekapcsol.

Villamos csatlakozás

A sorkapocs a motor hátsófedele (IP 55) alatt található.A HRF kiviteleknél a ház oldalán elhelyezett csatlakozódobozba van kivezetve.

Védőrács

A HQ és a HW típushoz horganyzott, a HS típushoz műanyag, a DIN EN 294−nek megfelelően.

Teljesítmény szabályozás

Minden típus szabályozható feszültségcsökkentés révén (elektronikusan vagy transzformátorosan).

Forgásirány változtatás

DSEL kapcsolóval valamennyi típus irányváltható. A szállítási irány megváltoztatásával a teljesítmény kb. 1/3−dal csökken.

Szerelés

Bármilyen irányú tengelyállás megengedett. Az esetlegesen keletkező kondenzátum motor−ból való távozását lehetővé kell tenni kondenzvíz furatokkal.

Zaj adatok

A táblázatokat lásd a jelleggörbék fölött. Adott a hangnyomásszint 1 m távolságban, szabadtéri hangterjedés mellett, valamint a hangteljesítményszint a névleges munkapontnál a szívó− és nyomó−oldalon.

Műszaki adatok

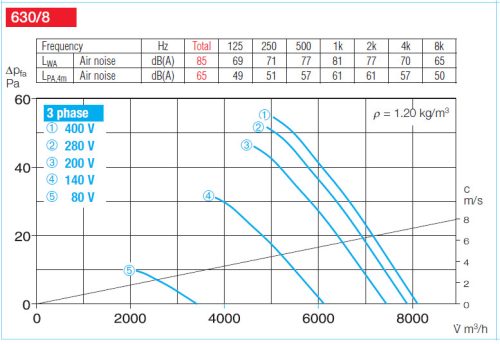

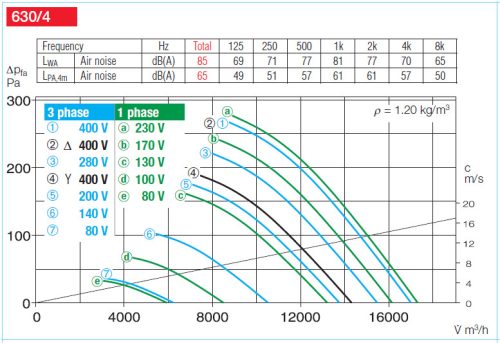

Jelleggörbe

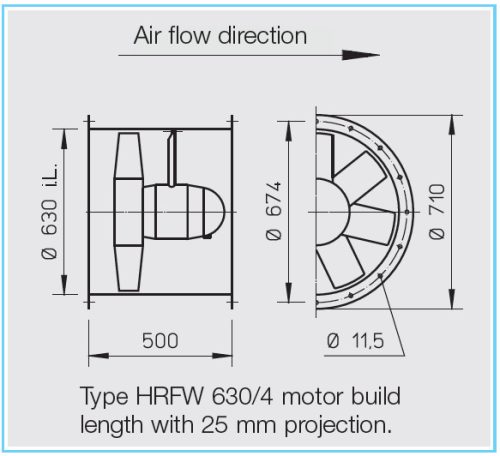

Méretrajz
