HELIOS GBW EC 315: GigaBox radiálventilátor, EC kivitel, ~1, 230V, 2db FM 315 flexibilis rezgéscsillapítóval

Általános ismertető

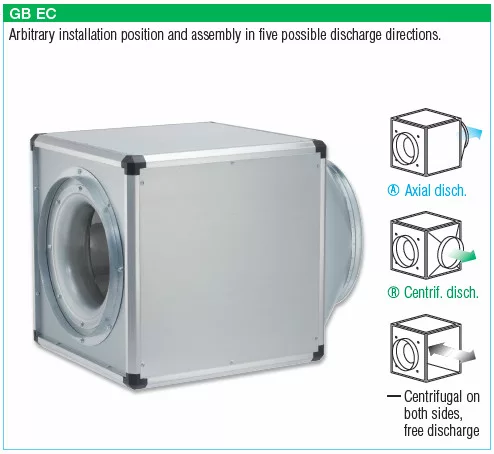

Energiatakarékos, kocka alakú szellőztető ventilátor szívó- és nyomó oldali cső keresztmetszetű csatlakozó csonkokkal, mellékelt flexibilis összekötő mandzsettával a testhang átvitel ellen. A kifúvás áthelyezhető a beépítési igényeknek megfelelően.

Önhordó keretház konstrukció alumíniumprofilból, kettősfalú, 20mm vastag hő- és hangszigetelésű (nem éghető ásványgyapot) horganyzott acél oldalpanelekkel. A paneleket különféle tartozékokkal (esővédő rács, kondenztálca) ki lehet cserélni. További rendelhető tartozékok a fali konzol és esővédő fedél, amivel tetszőlegesen akár a szabadban is elhelyezhető a gép.

Nagyteljesítményű radiális járókerék, hátrahajló alumínium lapátozással, közvetlen meghajtással. Rezgésmentes járás, DIN ISO 1940 T.1 szerint G 6.3 dinamikusan kiegyensúlyozva a motorral együtt.

Meghajtás energiatakarékos, szabályozható fordulatszámú EC külső forgórészes motorral, IP54-es védettséggel és maximális hatékonysággal. Karbantartás és rádiózavar mentes, golyóscsapágyazott. Integrált elektronikus hőmérséklet-felügyelet az EC motorhoz és elektronikához. Alapfelszereltségként belső potenciométerrel a vezérlőfeszültség változtatásához, a ventilátor fordulatszámának beállítására.

Fokozatmentes fordulatszám vezérlés külső potenciométerrel (0…10 V jellel) vagy fokozatmentes fordulatszám-szabályozás univerzális EUR-EC készülékkel. Csatlakozás szabványos csatlakozódobozban (IP54) a kivezetett kábelen.

Bármilyen pozícióban beépíthető de figyelni kell a kondenzvíz kivezetésre! (kondenzvízcsonk külön rendelendő)

A ventilátorhoz tartozékként járnak a csatlakozó idomok, és a rezgéscsillapítók a csonkokra.

Szállítandó közeg maximális hőmérséklete: +55°C

Fontos, a ventilátor telepítésekor gondoskodni kell motorvédő kapcsoló beépítéséről!

Fontos: Az GB EC típusú ventilátorok kizárólag normál, tiszta levegő elszívására alkalmasak! Oldószer, zsír, tömény gőz elszívására nem használhatóak mert az a ventilátor tönkremenetelét okozza!

Kiválasztási segédlet

Műszaki adatok

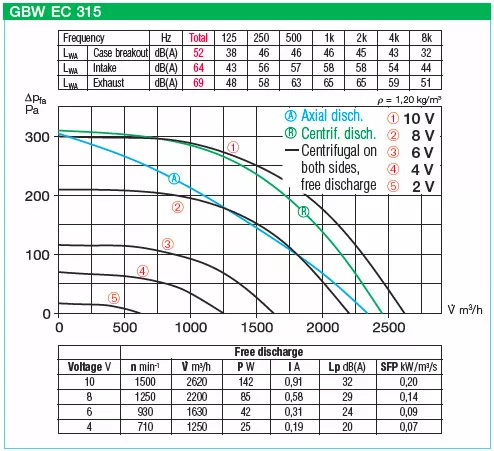

Jelleggörbe

Méretrajz
