HELIOS VARD 315/2/2: RADAX félaxiális csőventilátor, ~3, 400V, Y/∆ kapcsolás
HELIOS VARD 315/2/2: RADAX félaxiális csőventilátor, ~3, 400V, Y/∆ kapcsolás
Bruttó ár 1 034 851 Ft/db
(Nettó ár 814 843 Ft/db)

HELIOS VARD 315/2/2: RADAX félaxiális csőventilátor, ~3, 400V, Y/∆ kapcsolás

HELIOS VARD 315/2/2: RADAX félaxiális csőventilátor, ~3, 400V, Y/∆ kapcsolás
HELIOS VARD 315/2/2: RADAX félaxiális csőventilátor, ~3, 400V, Y/∆ kapcsolás
HELIOS VARD 315/2/2: RADAX félaxiális csőventilátor, ~3, 400V, Y/∆ kapcsolás
HELIOS VARD 315/2/2: RADAX félaxiális csőventilátor, ~3, 400V, Y/∆ kapcsolás
HELIOS VARD 315/2/2: RADAX félaxiális csőventilátor, ~3, 400V, Y/∆ kapcsolás
HELIOS VARD 315/2/2: RADAX félaxiális csőventilátor, ~3, 400V, Y/∆ kapcsolás
HELIOS VARD 315/2/2: RADAX félaxiális csőventilátor, ~3, 400V, Y/∆ kapcsolás
HELIOS VARD 315/2/2: RADAX félaxiális csőventilátor, ~3, 400V, Y/∆ kapcsolás
HELIOS VARD 315/2/2: RADAX félaxiális csőventilátor, ~3, 400V, Y/∆ kapcsolás
HELIOS VARD 315/2/2: RADAX félaxiális csőventilátor, ~3, 400V, Y/∆ kapcsolás
Bruttó ár 1 034 851 Ft/db
(Nettó ár 814 843 Ft/db)
Várható kiszállítási idő:
5-15 munkanap
Márka:
Helios
Kedvezmény rendszer:
A termék árrése miatt semmilyen kedvezmény nem vehető igénybe
Csatlakozó méret (mm):
315
Feszültség:
400V – 3 fázis
Mennyiségi kedvezmény:
3  db
3
1 003 805 Ft/db
10  db
5
983 108 Ft/db
Típus:
225/2 EX
225/2
225/4 EX
225/4/2
225/4
250/2 EX
250/2
250/4 EX
250/4/2
250/4
280/2 EX
280/2
280/4 EX
280/4/2
280/4
315/2 EX
315/2/2
315/4 EX
315/4/2
315/4
355/2 EX
355/2/2
355/4 EX
355/4/2
355/4
400/2 EX
400/2/2
400/4 EX
400/4/2
400/4
400/6 EX
450/2 EX
450/2
450/4 EX
450/4/4
450/6 EX
500/2 EX
500/2
500/4 EX
500/4/4
500/6 EX
560/4 EX
560/4/4
560/6 EX
560/8 EX
560/8/4
630/4 EX
630/4
630/6 EX
630/8 EX
630/8/4
A vásárlás után járó pontok
[csak regisztrált vásárlóknak]

Pontok: 51 743 Ft

A kép csak illusztráció!
„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

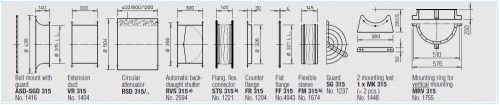

Az alábbi terméket ajánljuk még kiegészítőként
Csomagajánlatok
Részletek

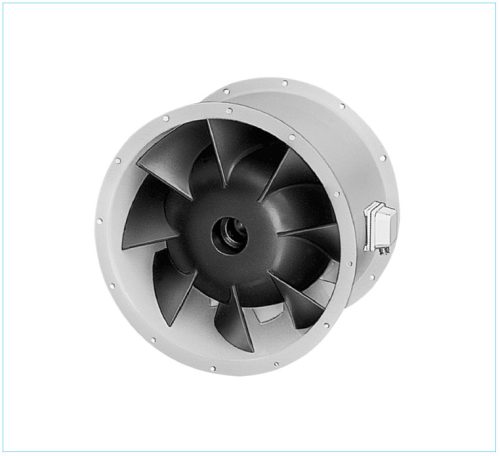

HELIOS VARD 315/2/2: RADAX félaxiális csőventilátor, ~3, 400V, Y/∆ kapcsolás

Általános ismertető

Jellemzők

A Radax Var egy nagynyomású, peremes csatlakozású, csőventilátor széria. A különleges, radiális kialakítású járókeréknek köszönhetően ezek a ventilátorok nagy légszállítás mellett hasonló nyomásemelést tudnak előállítani mint a centrifugális ventilátorok.

Légszállítás

Az axiális áramlási minta alacsony veszteségű lineáris légáramlást tesz lehetővé, és ezáltal javítja a ventilátor hatékonyságát. Nincs szükség helyszíni szerelvényekre és terelőkre, amelyek a centrifugális ventilátorokhoz és azok ellenállásaihoz szükségesek. Ezzel szerelési költségeket és energiát takaríthatunk meg.

Ház

Cső alakú ventilátorház, kétoldalt karimás (DIN 24155 szerint) csatlakozással. A villanymotor horganyzott acél motortartóval csatlakozik a házhoz.

A villamos bekötő doboz (IP55 védettséggel) a ház külső oldalán helyezkedik el.

Járókerék

A járókerék NA355 mm átmérőig műanyagból, NA400 mm átmérőtől tüzihorganyzott acélból készül.

Kérésre alumínium anyagú járókerékkel is kérhetőek a ventilátorok.

Működési tartomány

Az alap kivitelű változat működési hőmérséklet tartománya -30°C és +40°C között van. Kérésre van lehetőség magasabb hőtűrésű kivitel gyártására is.

Robbanásvédelem

A robbanásbiztos kivitelek (Ex jelölésűek) , az ATEX szerinti II. egységcsoport 2G (1. és 2. zónában való alkalmazásra) kategóriájának felelnek meg.

Levegőáramlás iránya

A Var típusoknál nincs lehetőség a forgásirány megváltoztatására elektronikusan, a ház fordított beépítésével lehet ezt megcsinálni.

A ventilátor helyes forgásirányát a házon elhelyezett nyíl jelöli.

Az adatlapon szereplő teljesítmények eléréséhez legalább olyan, a ventilátor csatlakozó átmérőjével azonos és minimum az átmérő x 2 hosszúságú egyenes csőszakaszra van szükség.

A Radax Var ventilátorok bármilyen pozícióban telepíthetőek, azoknál a típusoknál ahol kondenz vízelvezető nyílás is van kialakítva ott ügyelni kell a helyes beépítesre, hogy keletkező kondenzátum távozni tudjon.

Ha a ventilátort tartósan párás, nedves környezetben fogják üzemeltetni akkor azt rendeléskor jelezni kell mert abban az esetben az alaptól eltérő kialakítású villanymotorra van szükség.

Elhelyezés

A ventilátorok telepítéséhez rezgéscsillapító gumibakok (SDD, SDZ típusok) használata javasolt. Mert a ventilátor működése közben jelentős rezonancia keletkezik mely rezgéscsillapítás nélkül a csapágyazás tönkremenetelét okozza.

A nagyobb átmérőjű ventilátorok villanymotorja túllog a házon amely egyenlőtlen tömegeloszlást eredményez.  A megfelelő súlyelosztás érdekében ház hosszabított (VR típus) kell használni.

Kiválasztási segédlet

Műszaki adatok

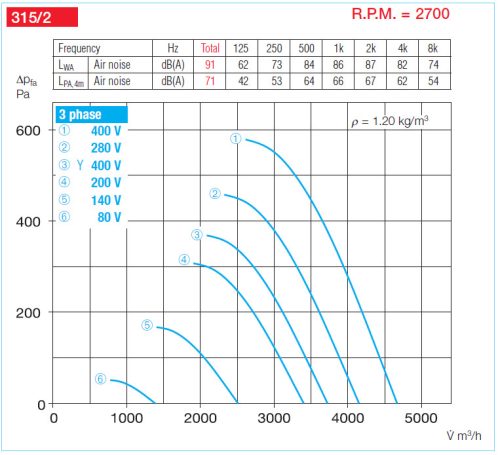

Jelleggörbe

Méretrajz

A méretadatok MM-ben vannak megadva!


„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok
Műszaki adatlap:
Műszaki adatlap
Gépkönyv, használati útmutató:
Használati útmutató
Minőségi bizonyítvány:
Minőségi bizonyítvány
Kapcsolási rajz:
Kapcsolási rajz (SS-520)
Méretrajz:
Méretrajz
Tervezői anyagok:
Tervezői anyagok (3D)
Gyártói Cikkszám:
H00006679
Légszállítás:
4 670 (m3/h)
Fordulatszám:
2 650 rpm
IP védettség:
54
Teljesítmény (W):
1290/1350
Típus:
Helios VARD
Fázisok száma:
3
Kapcsolási rajz száma:
520
Kialakítás:
AXIÁL
Max. Közeghőmérséklet - Névleges (°C):
60
Max. Közeghőmérséklet - Szabályozott üzemben (°C):
40
Motor típus:
AC
Motorvédő:
M 4
Trafós fordulatszámvezérlő:
RDS 4
Típus:
VARD 315/2/2
Áramfelvétel (névleges) (A):
1,5/2,75
Áramfelvétel (szabályozott üzemben) (A):
2.8
Tömeg:
20,5 kg/db
