HELIOS VARW 400/4: RADAX félaxiális csőventilátor, ~1, 230V
HELIOS VARW 400/4: RADAX félaxiális csőventilátor, ~1, 230V
Bruttó ár 1 211 925 Ft/db
(Nettó ár 954 272 Ft/db)

HELIOS VARW 400/4: RADAX félaxiális csőventilátor, ~1, 230V

HELIOS VARW 400/4: RADAX félaxiális csőventilátor, ~1, 230V
HELIOS VARW 400/4: RADAX félaxiális csőventilátor, ~1, 230V
HELIOS VARW 400/4: RADAX félaxiális csőventilátor, ~1, 230V
HELIOS VARW 400/4: RADAX félaxiális csőventilátor, ~1, 230V
HELIOS VARW 400/4: RADAX félaxiális csőventilátor, ~1, 230V
HELIOS VARW 400/4: RADAX félaxiális csőventilátor, ~1, 230V
HELIOS VARW 400/4: RADAX félaxiális csőventilátor, ~1, 230V
HELIOS VARW 400/4: RADAX félaxiális csőventilátor, ~1, 230V
HELIOS VARW 400/4: RADAX félaxiális csőventilátor, ~1, 230V
HELIOS VARW 400/4: RADAX félaxiális csőventilátor, ~1, 230V
Bruttó ár 1 211 925 Ft/db
(Nettó ár 954 272 Ft/db)
Várható kiszállítási idő :
5-15 munkanap
Márka:
Helios
Kedvezmény rendszer :
A termékhez pont és kupon kedvezmény is igénybe vehető
Gyártói Cikkszám:
H00006688
Csatlakozó méret (mm):
400
Feszültség:
230V – 1 fázis
Mennyiségi kedvezmény:
3  db
3
1 175 567 Ft/db
10  db
5
1 151 329 Ft/db
Méret Méret:
225/2
225/4
250/2 TK
250/4 TK
280/2
280/4
315/4 TK
355/4
400/4
450/4
500/4
A vásárlás után járó pontok
[csak regisztrált vásárlóknak]

Pontok: 60 596 Ft

A kép csak illusztráció!
„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry
Az alábbi terméket ajánljuk még kiegészítőként
Csomagajánlatok
Részletek

HELIOS VARW 400/4: RADAX félaxiális csőventilátor, ~1, 230V

Általános ismertető

Jellemzők

A Radax Var egy nagynyomású, peremes csatlakozású, csőventilátor széria. A különleges, radiális kialakítású járókeréknek köszönhetően ezek a ventilátorok nagy légszállítás mellett hasonló nyomásemelést tudnak előállítani mint a centrifugális ventilátorok.

Légszállítás

Az axiális áramlási minta alacsony veszteségű lineáris légáramlást tesz lehetővé, és ezáltal javítja a ventilátor hatékonyságát. Nincs szükség helyszíni szerelvényekre és terelőkre, amelyek a centrifugális ventilátorokhoz és azok ellenállásaihoz szükségesek. Ezzel szerelési költségeket és energiát takaríthatunk meg.

Ház

Cső alakú ventilátorház, kétoldalt karimás (DIN 24155 szerint) csatlakozással. A villanymotor horganyzott acél motortartóval csatlakozik a házhoz.

A villamos bekötő doboz (IP55 védettséggel) a ház külső oldalán helyezkedik el.

Járókerék

A járókerék NA355 mm átmérőig műanyagból, NA400 mm átmérőtől tüzihorganyzott acélból készül.

Kérésre alumínium anyagú járókerékkel is kérhetőek a ventilátorok.

Működési tartomány

Az alap kivitelű változat működési hőmérséklet tartománya -30°C és +40°C között van. Kérésre van lehetőség magasabb hőtűrésű kivitel gyártására is.

Robbanásvédelem

A robbanásbiztos kivitelek (Ex jelölésűek) , az ATEX szerinti II. egységcsoport 2G (1. és 2. zónában való alkalmazásra) kategóriájának felelnek meg.

Levegőáramlás iránya

A Var típusoknál nincs lehetőség a forgásirány megváltoztatására elektronikusan, a ház fordított beépítésével lehet ezt megcsinálni.

A ventilátor helyes forgásirányát a házon elhelyezett nyíl jelöli.

Az adatlapon szereplő teljesítmények eléréséhez legalább olyan, a ventilátor csatlakozó átmérőjével azonos és minimum az átmérő x 2 hosszúságú egyenes csőszakaszra van szükség.

A Radax Var ventilátorok bármilyen pozícióban telepíthetőek, azoknál a típusoknál ahol kondenz vízelvezető nyílás is van kialakítva ott ügyelni kell a helyes beépítesre, hogy keletkező kondenzátum távozni tudjon.

Ha a ventilátort tartósan párás, nedves környezetben fogják üzemeltetni akkor azt rendeléskor jelezni kell mert abban az esetben az alaptól eltérő kialakítású villanymotorra van szükség.

Elhelyezés

A ventilátorok telepítéséhez rezgéscsillapító gumibakok (SDD, SDZ típusok) használata javasolt. Mert a ventilátor működése közben jelentős rezonancia keletkezik mely rezgéscsillapítás nélkül a csapágyazás tönkremenetelét okozza.

A nagyobb átmérőjű ventilátorok villanymotorja túllog a házon amely egyenlőtlen tömegeloszlást eredményez.  A megfelelő súlyelosztás érdekében ház hosszabított (VR típus) kell használni.

Kiválasztási segédlet

Műszaki adatok

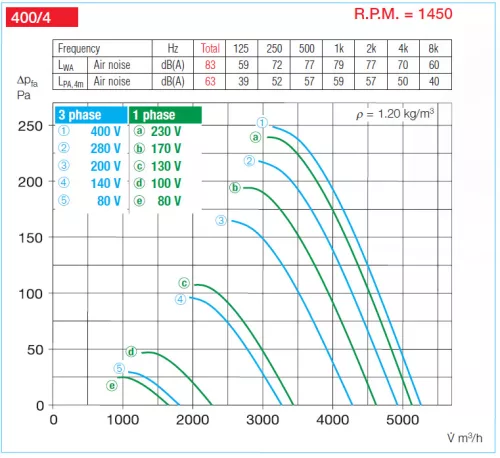

Jelleggörbe

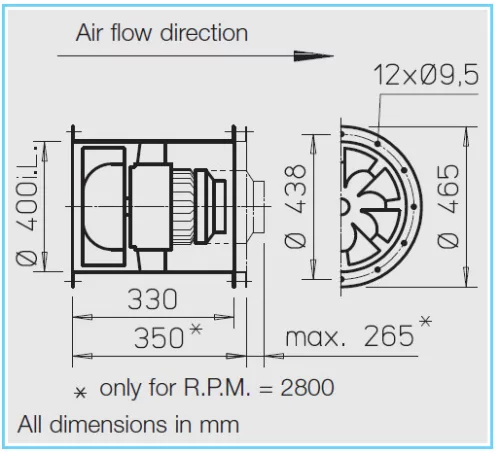

Méretrajz

A méretadatok MM-ben vannak megadva!


„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok
Műszaki adatlap:
Műszaki adatlap
Gépkönyv, használati útmutató:
Használati útmutató
Minőségi bizonyítvány:
Minőségi bizonyítvány
Kapcsolási rajz:
Kapcsolási rajz (SS-967)
Méretrajz:
Méretrajz
Tervezői anyagok:
Tervezői anyagok (3D)
Légszállítás:
5 130 (m3/h)
Fordulatszám:
1 375 rpm
IP védettség:
54
Teljesítmény (W):
700
Típus:
Helios VARW
Fázisok száma:
1
Kapcsolási rajz száma:
967
Kialakítás:
AXIÁL
Max. Közeghőmérséklet - Névleges (°C):
60
Max. Közeghőmérséklet - Szabályozott üzemben (°C):
40
Motor típus:
AC
Motorvédő:
MW
Trafós fordulatszámvezérlő:
MWS 5
Típus:
VARW 400/4
Áramfelvétel (névleges) (A):
3
Áramfelvétel (szabályozott üzemben) (A):
3.35
Custom label:
HELIOS VARW 400/4: RADAX félaxiális csőventilátor, -1, 230V
Tömeg:
22,5 kg/db
