HELIOS VARD 560/8 EX: RADAX félaxiális csőventilátor, ~3, 400V, robbanásbiztos

Name: HELIOS VARD 560/8 EX: RADAX félaxiális csőventilátor, ~3, 400V, robbanásbiztos
Brand: Helios
Price: 2935688 HUF

Általános ismertető

Jellemzők

A Radax Var egy nagynyomású, peremes csatlakozású, csőventilátor széria. A különleges, radiális kialakítású járókeréknek köszönhetően ezek a ventilátorok nagy légszállítás mellett hasonló nyomásemelést tudnak előállítani mint a centrifugális ventilátorok.

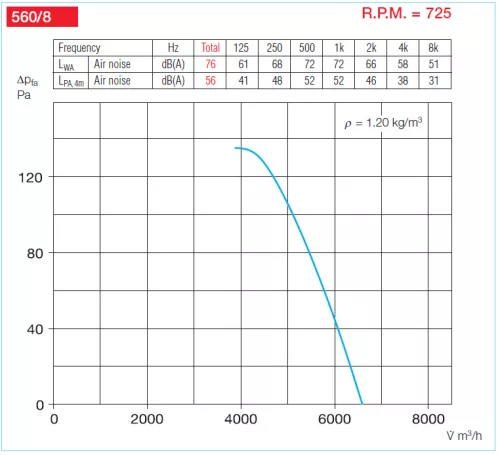

Légszállítás

Az axiális áramlási minta alacsony veszteségű lineáris légáramlást tesz lehetővé, és ezáltal javítja a ventilátor hatékonyságát. Nincs szükség helyszíni szerelvényekre és terelőkre, amelyek a centrifugális ventilátorokhoz és azok ellenállásaihoz szükségesek. Ezzel szerelési költségeket és energiát takaríthatunk meg.

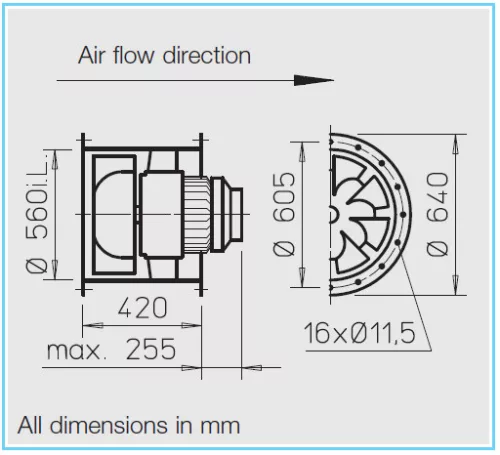

Ház

Cső alakú ventilátorház, kétoldalt karimás (DIN 24155 szerint) csatlakozással. A villanymotor horganyzott acél motortartóval csatlakozik a házhoz.

A villamos bekötő doboz (IP55 védettséggel) a ház külső oldalán helyezkedik el.

Járókerék

A járókerék NA355 mm átmérőig műanyagból, NA400 mm átmérőtől tüzihorganyzott acélból készül.

Kérésre alumínium anyagú járókerékkel is kérhetőek a ventilátorok.

Működési tartomány

Az alap kivitelű változat működési hőmérséklet tartománya -30°C és +40°C között van. Kérésre van lehetőség magasabb hőtűrésű kivitel gyártására is.

Robbanásvédelem

A robbanásbiztos kivitelek (Ex jelölésűek) , az ATEX szerinti II. egységcsoport 2G (1. és 2. zónában való alkalmazásra) kategóriájának felelnek meg.

Levegőáramlás iránya

A Var típusoknál nincs lehetőség a forgásirány megváltoztatására elektronikusan, a ház fordított beépítésével lehet ezt megcsinálni.

A ventilátor helyes forgásirányát a házon elhelyezett nyíl jelöli.

Az adatlapon szereplő teljesítmények eléréséhez legalább olyan, a ventilátor csatlakozó átmérőjével azonos és minimum az átmérő x 2 hosszúságú egyenes csőszakaszra van szükség.

A Radax Var ventilátorok bármilyen pozícióban telepíthetőek, azoknál a típusoknál ahol kondenz vízelvezető nyílás is van kialakítva ott ügyelni kell a helyes beépítesre, hogy keletkező kondenzátum távozni tudjon.

Ha a ventilátort tartósan párás, nedves környezetben fogják üzemeltetni akkor azt rendeléskor jelezni kell mert abban az esetben az alaptól eltérő kialakítású villanymotorra van szükség.

Elhelyezés

A ventilátorok telepítéséhez rezgéscsillapító gumibakok (SDD, SDZ típusok) használata javasolt. Mert a ventilátor működése közben jelentős rezonancia keletkezik mely rezgéscsillapítás nélkül a csapágyazás tönkremenetelét okozza.

A nagyobb átmérőjű ventilátorok villanymotorja túllog a házon amely egyenlőtlen tömegeloszlást eredményez. A megfelelő súlyelosztás érdekében ház hosszabított (VR típus) kell használni.
