Fűtés vagy hűtés egy készülékkel? Még nincs megoldása? Egy dekoratív berendezés ami fűtésre és hűtésre is alkalmas? Igen, létezik! A Fan Coil nem csak fűt, hanem hűt is.
Kiváló választás lehet azoknak, akik költséghatékonyan szeretnék megoldani mindkét feladatot.
A radiátorral szembeni előnye, hogy a beépített ventilátorok segítségével gyorsabb felfűtést biztosít.
Megfelelő méretezéssel hangtalan működést érhet el.
A többféle kivitelezésnek köszönhetően sok helyet spórolhat meg és úgy rendezheti be szobáit, ahogyan azt megálmodta.

Az ActionClima FX-HB modellek:

Az FX-HB modellek alsó beszívásúak, AC motorral szereltek
Mennyezetre szerelhető kivitelben
A levegő kifújásának iránya 4 pozícióban állítható
A berendezések 3 fokozatú ventilátor egységgel felszereltek, transzformátoros szabályzással
Könnyen cserélhető durva porszűrővel
A berendezéseket fali (vezetékes), beépített vagy távirányítós termosztáttal lehet irányítani

Fűtés-Hűtés teljesítmény táblázat:

Értelmezési segédlet:

A fűtési teljesítmény adatok 70/60°C hőfoklépcső és maximális ventilátor fokozat mellett értendőek

A megadott hűtési teljesítmény adatok 7/12 °C hőfoklépcső és maximális ventilátor fokozat mellett értendőek.

A hűtési teljesítmény adatoknál 2 érték van:

A teljes (total): amikor a hőszivattyút, folyadékhűtőt kell kiválasztani akkor ezt az értéket, kell figyelembe venni a fan-coil – oknál.

Az érezhető (sensible): amikor az adott helyiség kiszámolt hűtési igényéhez szeretnénk kiválasztani a berendezést akkor ezt az értéket nézni.

Fűtési teljesítmény W ( 2 csöves fain-coil )
Modell	FX 130	FX230	FX330	FX430	FX530	FX630	FX730	FX830	FX930	FX1030	FX930P	FX1030P	FX1130P	FX1230P
70/60 fokos vízhőmérséklet	3679	4837	5916	6682	8144	9401	11978	13339	15556	18209	16883	19902	21037	23165
60/50 fokos vízhőmérséklet	2804	3667	4493	5089	6207	7160	9130	10188	11884	13926	12896	15218	16028	17660
50/40 fokos vízhőmérséklet	2100	2745	3364	3811	4648	5361	6837	7630	8900	10429	9658	11396	12002	13225
40/30 fokos vízhőmérséklet	1398	1827	2239	2537	3094	3569	4551	5079	5925	6943	6429	7587	7989	8803
30/27 fokos vízhőmérséklet	698	912	1118	1266	1545	1782	2272	2536	2958	3467	3210	3788	3989	4396
Hűtési teljesítmény W ( 2 csöves fain-coil )
7/12 fokos vízhőmérséklet	1312	1645	2094	2321	2878	3246	4341	4786	5649	6620	6200	7300	7640	8360
10/15 fokos vízhőmérséklet	1069	1368	1731	2066	2566	2908	3777	4393	5152	5485	5137	6049	6330	6927

Teljesítmény, vízáram érték, csatl. méretek:

Fizikai méretek:

Mi kell még a fan-coil berendezéshez:

Kötelező kiegészítő:

Termosztát egység, amin a kívánt hőmérsékletet, sebesség fokozatot be lehet állítani

Opcionális, de ajánlott:

Csepptálca: kondenzátum összegyűjtéséhez
3utú + by – pass vagy nyit-zár szelep: segítségével leválasztható a fan – coil egység a fűtési rendszer vízköréről egy esetleges karbantartás, javítás esetén.
4 csöves rendszereknél pedig a fűtés és hűtés közti váltáshoz szükségesek.
Szelepmozgató motor: szelepek nyitásához, zárásához

Nem kötelező elemek:

Csoportvezérlő: Abban az esetben, ha 1 db termosztátról több fan-coilt akarunk vezérelni, akkor, van rá szükség.

Javasolt kiegészítő termékek.

Ezekre még szüksége lehet a fenti termék felhasználásánál.

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Csőcsatlakozás:

1/3"

Teljesítmény (W):

285

Címke:

Actionclima, Fan-coil, Fan-coil FX-HB 1130P, FX-HB 1130P

Custom label:

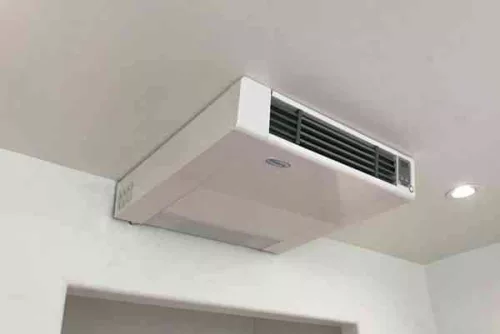

Fan-coil FX-HB 1130P berendezés 2 csöves mennyezetre szerelhető berendezés

Tömeg:

38,5 kg/db

A hatékony fűtés, hűtés szolgálatában avagy a fan coil-lok működése és típusai

A FAN-COIL ugyan nem mai találmány, viszont úgy tűnik napjainkban a korábbinál nagyobb szerep jut neki.
Aki számára ez ismeretlen terület, az Ő részére javaslom az alábbi ismertető leírás elolvasását, mely segít megérteni a működést.
Ha tudja mit szeretne, akkor javaslom kattintson a kosárra és máris válogathat a webshopban a fan-coil-okból és kiegészíttőkből.

Az egyre szigorodó épületenergetikai követelmények miatt egyre inkább előtérbe kerülnek a megújuló energiát (nap, szél, víz) hasznosítani tudó épületgépészeti berendezések, mint a hőszivattyú, napkollektor. Az újfajta hőtermelő egységek mellé, olyan hőleadó berendezések kellenek, amelyek gazdaságoson üzemeltethetők, többfunkciósak (fűteni és hűteni is tudnak), és amikkel a szoba gyorsan felfűthető és lehűthető. Ezen kihívásokra a legjobb választás a fan – coil!

A fan coil tulajdonképpen egy radiátor, amire ventilátort szereltek. Működése roppant egyszerű, a fan coil-ban lévő ventilátor átszívja a helyiség levegőjét egy nagy felületű hőcserélőn és ez által télen fűti, nyáron hűti a lakást.

Működését a következő ábra szemlélteti:

Jellemzők	Fan-coil	Radiátor
Biztosítandó fűtővíz hőmérséklet	70 ° C fok	90 C°
Mire alkalmazható?	Fűtésre és hűtésre egyaránt	Csak fűtésre
Illeszthető hőtermelő berendezések	Napkollektor, hőszivattyú, kazánok, folyadékhűtő	Kazánok (gázkazán, pelletkazán stb.)
Kialakítás szerint	Oldalfali, mennyezeti, padlóba építhető, lábon álló kivitelek érhetők el	Csak fali kivitelek léteznek
Felfűtési idő (20 °C fokos kiinduló hőmérsékletről)	kb. 30 perc	1-2 óra
Eltakarhatók?	Igen, csak a légbeszívó és kifúvó nyílás szabadon hagyása szükséges	Nem, ha eltakarják, romlik a hatásfoka a radiátornak mivel a hőáramlás elvén működnek.
Szűrés	Van, durva porszűrővel	Nincs

A fenti táblázat alapján ha össze akarjuk foglalni, hogy miért a fan – coilt válasszuk a radiátor helyett akkor a következő érveket kell megfontolnunk:

fűteni és hűteni is lehet vele (így helyet spórolunk, nem kell klímát felszerelnünk)
sokféle kivitelben léteznek így felszerelhetők falra, mennyezetre, padlóba
megtisztítja a levegőt a poroktól, állati szőröktől így nem kell olyan gyakran törölgetni
a ventilátoros rásegítésnek köszönhetően sokkal rövidebb a felfűtési idő

A fan – coiloknak többféle csoportja van:

Kivitel szerint:

Parapetes készülékek (burkolatos): oldalfali, mennyezeti, kazettás, lábon álló, fali
Burkolat nélküli készülékek: lábon álló, falra szerelhető

Vízoldali csatlakozások száma szerint:

2 csöves (egyidejűleg csak fűteni vagy csak hűteni lehet)
4 csöves (a lakás egy részében fűteni lehet a másik felében hűteni)

Légcsatornázható:

Mennyezeti egység

Nézzük a fan – coilok típusait részletesebben!

A kivitel szerinti csoportosítás nem igényel különösebb magyarázatot, a működésükben nincsen eltérés a sokféle változatnak köszönhetően nagy mozgásterünk van az elhelyezést illetően. Ha annyira körbebútoroztuk a szobát, hogy a fal mentén már nincsen, helyünk akkor sincsen gond mert a mennyezetre vagy a fal felső részére felszerelhető egységet is tudunk választani.

A vízoldali csatlakozás száma szerint vannak 2 és 4 csöves fan – coilok.

A 2 csöves fan coil-ban 1 db hőcserélő egység található, a hőcserélő méretét pedig a hűtésre méretezik, mert a hűtéshez mindig nagyobb hőleadó felület szükséges, mint a fűtéshez. Ebből következően túl van méretezve a fűtőteljesítménye a 2 csöves fan – coiloknak.

Ha 2 csöves fan – coilt választunk akkor vagy csak fűteni lehet a lakást vagy csak hűteni egyidejűleg, tehát pl. az átmeneti időszakokban (március, október) nem lehet a lakás egyik részében hűteni (déli tájolás), míg a másik részében fűteni (északi tájolás). Mert ugyanabban a csőpárban keringetjük a fűtő és a hűtővizet is.

2 csöves fan-coil;

A 4 csöves fan coil-ban viszont már 2 db hőcserélő egység található, ezáltal a fűtési hőcserélő egység kisebb felületű, mint a hűtési egység. Így elkerülhető a fűtési rendszer túlméretezése. 4 csöves rendszerben már lehetőség van az átmeneti időszakokban a lakás déli tájolású helyiségeiben a hűtésre, míg az északi tájolású szobákban a fűtésre. Mert külön csőpárban kering a fűtővíz és a hűtővíz.

4 csöves fan coil:

Az utolsó típusa a fan – coilnak a légcsatornázható készülékek. Ennél a típusnál egyetlen géppel több helyiséget is tudunk párhuzamosan fűteni vagy hűteni.

Vezérlés

A fan-coil-ok működtetéséhez termosztát szükséges, ami lehet beépített vagy fali kivitel. A termosztáton lehet beállítani, hogy az adott helyiséget milyen hőmérsékletűre szeretnénk felfűteni vagy éppen lehűteni.Amennyiben a helyiség hőmérséklete elérte a termosztáton beállított értéket akkor a vezérlő leállítja a ventilátorokat. Ha a szoba hőmérséklete lecsökken a termosztáton beállított érték alá, akkor újra indítja a vezérlő a ventilátort.

Fan coil termosztát:

A fenti alapfunkciókon felül, léteznek intelligens termosztátok is. Amelyek például az alábbi funkciókkal rendelkeznek:

Szűrőeltömődés jelzése
Késleltetett indítás (nyáron 15 °C fok alatti vízhőmérséklet esetén indítja el a termosztát a ventilátorokat télen 39 °C fok felett. )
Heti programozhatóság (a hét napjaira lebontva órára pontosan megadható, hogy milyen fordulaton működjön a fan-coil)
Tesztprogram (A fan-coil vezérlője lefuttat egy hiba ellenőrző programot)
Automata mód (Ebben a módban nem szükséges a ventilátor fordulatszámát beállítani, elegendő a kívánt hőmérsékletet megadni és a termosztát kiválasztja a megfelelő ventilátor fokozatot a beállított hőmérséklet eléréséhez)

Most, hogy megismertük a fan-coil működését és fajtáit, nézzük mire is kell figyelnünk a kiválasztásnál.

Első lépésként el kell készíttetni a lakásra és annak helyiségeire vonatkozó hőszükséglet számítást. A kiszámolt fűtési és hűtési teljesítmény alapján minden szobába kiválaszthatjuk a megfelelő teljesítményű fan-coilt.

1.lépés: A kiszámolt fűtési és hűtési hőszükségletek alapján kiválasztjuk, hogy milyen teljesítményű fan – coilra van szükség a szobákban.

Érezhető hűtési teljesítmény (sensible)= amivel a szobát ténylegesen tudjuk hűteni.

A fan – coil hűtési teljesítményénél figyeljünk, mert két adat van megadva, a teljes (total) és az érezhető (sensible). A fan – coilt mindig az érezhető hűtési teljesítményre választjuk ki.

Teljes hűtési teljesítmény (total)=

Érezhető + kondenzációs veszteség

*kondenzációs veszteség: mikor a forró levegő találkozik a hideg hőcserélő felületével akkor a levegőben lévő vízpára kicsapódik, ami hőt szabadít fel. Ez pedig fűti a hőcserélőt, ami a hűtési teljesítményt csökkenti.

2.lépés:

El kell döntenünk, hogy a fan – coilt pontosan mire szeretnénk használni csak fűtésre vagy hűtésre is. Ha hűteni is akarunk vele, akkor egy folyadék hűtőt kell a rendszerbe helyeznünk.

3.lépés:

Meg kell határoznunk, hogy 2 vagy 4 csöves fan – coilt szeretnénk-e. Ha a házban párhuzamosan szeretnénk az átmeneti időszakokban fűteni és hűteni, akkor a 4 csöves rendszer kell nekünk. Ha egyidejűleg egyszerre csak fűteni vagy hűteni akarunk, akkor a 2 csöves készülékre van szükségünk.

4.lépés

Kiválasztani, hogy a fan – coilt milyen kivitelben szeretnénk, sokféle típus van: oldalfali, fali, lábon álló, mennyezeti, kazettás, légcsatornázható. Így igényeinknek megfelelően dönthetünk a megfelelő típusról.

5.lépés

Miután a fenti szempontok alapján kiválasztottuk a fan – coilokat a lakás helyiségeibe, keresnünk kell egy kivitelezőt, aki beszereli nekünk és máris élvezhetjük a fan – coil nyújtotta előnyöket.

Most nézzük meg, hogy rendszerben hogyan is működik a fan – coil

Jelmagyarázat:

Folyadékhűtő kültéri egysége (a benne lévő kompresszor egy un. munkaközeget (gázt) keringet, amivel a rendszerben áramló vizet lehűti)
Folyadékhűtő beltéri egysége (a keringető szivattyú zárt rendszerben keringeti a fan – coil és a beltéri egység között vízet)
Fali gázkazán (előállítja a fűtési szezonban a meleg vizet)
Fan – coil (hőleadó egység télen felfűti, nyáron lehűti a szobát)

A rendszer működése:
Télen: a folyadékhűtő egység nem üzemel (1, 2) a gázkazán (3) előállítja a szükséges 40 ° C fokos hőmérsékletű előre menő fűtővizet. Amit a keringető szivattyú juttat el a fan – coilhoz. A víz átáramlik a fan – coil hőcserélőjén és hőt ad le, majd lehűlve visszamegy a gázkazánhoz és a folyamat kezdődik elölről.
