Fűtés vagy hűtés egy készülékkel? Még nincs megoldása? Egy dekoratív berendezés ami fűtésre és hűtésre is alkalmas? Igen, létezik! A Fan Coil nem csak fűt, hanem hűt is.
Kiváló választás lehet azoknak, akik költséghatékonyan szeretnék megoldani mindkét feladatot.
A radiátorral szembeni előnye, hogy a beépített ventilátorok segítségével gyorsabb felfűtést biztosít.
Megfelelő méretezéssel hangtalan működést érhet el.
A többféle kivitelezésnek köszönhetően sok helyet spórolhat meg és úgy rendezheti be szobáit, ahogyan azt megálmodta.

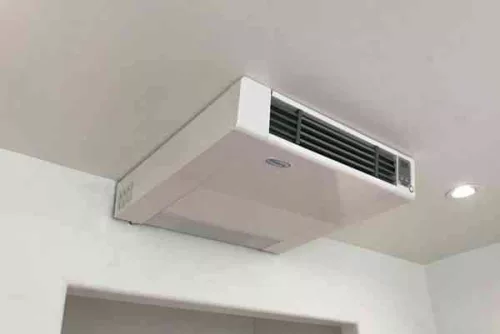

Az ActionClima FXE-HA modellek:

Az FXE sorozat modelljei EC motoros, beépített inverteres ventilátorokkal vannak felszerelve
Az FXE-HA típusok hátsó beszívásúak
A levegő kifújásának iránya 4 pozícióban állítható
Mennyezetre szerelhető kivitelben
Könnyen cserélhető durva porszűrővel
Az FXE fan – coil egységek 0 – 10 V – os jelről vezérelhetőek, fali vagy beépített termosztát segítségével

Nominális fűtési és hűtési, légáram, felvett teljesítmény, vízáram adatok:

Értelmezési segédlet:

A fűtési teljesítmény adatok 70/60°C hőfoklépcső és a táblázatban megadott Volt értékek mellett értendőek
A megadott hűtési teljesítmény adatok 7/12 °C hőfoklépcső és a táblázatban megadott Volt értékek mellett értendőek.
A hűtési teljesítmény adatoknál 2 érték van
- A teljes (total): amikor a hőszivattyút, folyadékhűtőt kell kiválasztani akkor ezt az értéket, kell figyelembe venni a fan-coil – oknál.
- Az érezhető (sensible): amikor az adott helyiség kiszámolt hűtési igényéhez szeretnénk kiválasztani a berendezést akkor ezt az értéket kell nézni.
A megadott légáram, zajszint, felvett teljesítmény, fűtési és hűtési teljesítmény értékek a referencia jel (Reference control signal) mellett értendőek. pl.: FXE-130 5,8 Vdc jelnél = 3,7 kW fűtés , 1,5 kW (total) hűtés, 370 m3/h légáram.

Fűtési teljesítmény W ( 4 csöves fain-coil )
Modell	FXE 131	FXE231	FXE331	FXE431	FXE531	FXE631	FXE731	FXE831	FXE931	FXE1031
70/60 fokos vízhőmérséklet	2499	2484	3780	3778	5970	5944	7210	7204	8090	8090
60/50 fokos vízhőmérséklet	1944	1932	2940	2938	4643	4623	5608	5603	6292	6292
50/40 fokos vízhőmérséklet	1388	1380	2100	2099	3317	3302	4006	4002	4494	4494
40/30 fokos vízhőmérséklet	833	828	1260	1259	1990	1981	2403	2401	2697	2697
30/25 fokos vízhőmérséklet	472	469	714	714	1128	1123	1362	1361	1528	1528
Hűtési teljesítmény W ( 4 csöves fain-coil )
7/12 fokos vízhőmérséklet	1689	2008	2437	2530	3892	4158	4883	5224	5600	6420
10/12 fokos vízhőmérséklet	1149	1451	1862	2042	2578	2879	3875	4265	4396	5870

Fan-coil teljesítmény adatok a kiadott jel függvényében:

Értelmezési segédlet:

ECO (3Vdc) táblázat: Az itt megadott légáram, zajszint, felvett teljesítmény adatok a 3 V-os kiadott vezérlő jel esetén érvényesek.
RANGE 10-1 Vdc táblázat: Az itt megadott légáram, zajszint, felvett teljesítmény, fűtő és hűtő teljesítmény tartományok 10 és 1 V között kiadott vezérlő jel tartomány között értendőek.

Maximális teljesítmény adatok és kondenzvíz csatlakozó méretek:

Fizikai méretek:

Fan-coil fxe-ha131 (műszaki táblázat)

Mi kell még a fan-coil berendezéshez:

Kötelező kiegészítő:

Termosztát egység, amin a kívánt hőmérsékletet, sebesség fokozatot be lehet állítani

Opcionális, de ajánlott:

Csepptálca: kondenzátum összegyűjtéséhez
3utú + by – pass vagy nyit-zár szelep: segítségével leválasztható a fan – coil egység a fűtési rendszer vízköréről egy esetleges karbantartás, javítás esetén.
4 csöves rendszereknél pedig a fűtés és hűtés közti váltáshoz szükségesek.
Szelepmozgató motor: szelepek nyitásához, zárásához

Nem kötelező elemek:

Csoportvezérlő: Abban az esetben, ha 1 db termosztátról több fan-coilt akarunk vezérelni, akkor, van rá szükség.

Mire kell ügyelni az EC motoros fan-coil-ok kiválasztásánál?

A kivalsztásnál mindig a nominális értékekeket kell alapul venni, az egyes fan-coil-oknál megadott referencia jellel.
Fontos, hogy a nominális értéknél nagyobb teljesítményen nem szabad üzemeltetni a gépeket mert az hosszú távon a berendezés károsodásához vezethet.

Javasolt kiegészítő termékek.

Ezekre még szüksége lehet a fenti termék felhasználásánál.

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Gyártói Cikkszám:

FXEHA331

Csőcsatlakozás:

1/2"

Teljesítmény (W):

Címke:

Actionclima, EC motoros Fan-coil, Fan-coil, Fan-coil FXE-HA 331, FXE-HA 331

Tömeg:

19,3 kg/db

A hatékony fűtés, hűtés szolgálatában avagy a fan coil-lok működése és típusai

A FAN-COIL ugyan nem mai találmány, viszont úgy tűnik napjainkban a korábbinál nagyobb szerep jut neki.
Aki számára ez ismeretlen terület, az Ő részére javaslom az alábbi ismertető leírás elolvasását, mely segít megérteni a működést.
Ha tudja mit szeretne, akkor javaslom kattintson a kosárra és máris válogathat a webshopban a fan-coil-okból és kiegészíttőkből.

Az egyre szigorodó épületenergetikai követelmények miatt egyre inkább előtérbe kerülnek a megújuló energiát (nap, szél, víz) hasznosítani tudó épületgépészeti berendezések, mint a hőszivattyú, napkollektor. Az újfajta hőtermelő egységek mellé, olyan hőleadó berendezések kellenek, amelyek gazdaságoson üzemeltethetők, többfunkciósak (fűteni és hűteni is tudnak), és amikkel a szoba gyorsan felfűthető és lehűthető. Ezen kihívásokra a legjobb választás a fan – coil!

A fan coil tulajdonképpen egy radiátor, amire ventilátort szereltek. Működése roppant egyszerű, a fan coil-ban lévő ventilátor átszívja a helyiség levegőjét egy nagy felületű hőcserélőn és ez által télen fűti, nyáron hűti a lakást.

Működését a következő ábra szemlélteti:

Jellemzők	Fan-coil	Radiátor
Biztosítandó fűtővíz hőmérséklet	70 ° C fok	90 C°
Mire alkalmazható?	Fűtésre és hűtésre egyaránt	Csak fűtésre
Illeszthető hőtermelő berendezések	Napkollektor, hőszivattyú, kazánok, folyadékhűtő	Kazánok (gázkazán, pelletkazán stb.)
Kialakítás szerint	Oldalfali, mennyezeti, padlóba építhető, lábon álló kivitelek érhetők el	Csak fali kivitelek léteznek
Felfűtési idő (20 °C fokos kiinduló hőmérsékletről)	kb. 30 perc	1-2 óra
Eltakarhatók?	Igen, csak a légbeszívó és kifúvó nyílás szabadon hagyása szükséges	Nem, ha eltakarják, romlik a hatásfoka a radiátornak mivel a hőáramlás elvén működnek.
Szűrés	Van, durva porszűrővel	Nincs

A fenti táblázat alapján ha össze akarjuk foglalni, hogy miért a fan – coilt válasszuk a radiátor helyett akkor a következő érveket kell megfontolnunk:

fűteni és hűteni is lehet vele (így helyet spórolunk, nem kell klímát felszerelnünk)
sokféle kivitelben léteznek így felszerelhetők falra, mennyezetre, padlóba
megtisztítja a levegőt a poroktól, állati szőröktől így nem kell olyan gyakran törölgetni
a ventilátoros rásegítésnek köszönhetően sokkal rövidebb a felfűtési idő

A fan – coiloknak többféle csoportja van:

Kivitel szerint:

Parapetes készülékek (burkolatos): oldalfali, mennyezeti, kazettás, lábon álló, fali
Burkolat nélküli készülékek: lábon álló, falra szerelhető

Vízoldali csatlakozások száma szerint:

2 csöves (egyidejűleg csak fűteni vagy csak hűteni lehet)
4 csöves (a lakás egy részében fűteni lehet a másik felében hűteni)

Légcsatornázható:

Mennyezeti egység

Nézzük a fan – coilok típusait részletesebben!

A kivitel szerinti csoportosítás nem igényel különösebb magyarázatot, a működésükben nincsen eltérés a sokféle változatnak köszönhetően nagy mozgásterünk van az elhelyezést illetően. Ha annyira körbebútoroztuk a szobát, hogy a fal mentén már nincsen, helyünk akkor sincsen gond mert a mennyezetre vagy a fal felső részére felszerelhető egységet is tudunk választani.

A vízoldali csatlakozás száma szerint vannak 2 és 4 csöves fan – coilok.

A 2 csöves fan coil-ban 1 db hőcserélő egység található, a hőcserélő méretét pedig a hűtésre méretezik, mert a hűtéshez mindig nagyobb hőleadó felület szükséges, mint a fűtéshez. Ebből következően túl van méretezve a fűtőteljesítménye a 2 csöves fan – coiloknak.

Ha 2 csöves fan – coilt választunk akkor vagy csak fűteni lehet a lakást vagy csak hűteni egyidejűleg, tehát pl. az átmeneti időszakokban (március, október) nem lehet a lakás egyik részében hűteni (déli tájolás), míg a másik részében fűteni (északi tájolás). Mert ugyanabban a csőpárban keringetjük a fűtő és a hűtővizet is.

2 csöves fan-coil;

A 4 csöves fan coil-ban viszont már 2 db hőcserélő egység található, ezáltal a fűtési hőcserélő egység kisebb felületű, mint a hűtési egység. Így elkerülhető a fűtési rendszer túlméretezése. 4 csöves rendszerben már lehetőség van az átmeneti időszakokban a lakás déli tájolású helyiségeiben a hűtésre, míg az északi tájolású szobákban a fűtésre. Mert külön csőpárban kering a fűtővíz és a hűtővíz.

4 csöves fan coil:

Az utolsó típusa a fan – coilnak a légcsatornázható készülékek. Ennél a típusnál egyetlen géppel több helyiséget is tudunk párhuzamosan fűteni vagy hűteni.

Vezérlés

A fan-coil-ok működtetéséhez termosztát szükséges, ami lehet beépített vagy fali kivitel. A termosztáton lehet beállítani, hogy az adott helyiséget milyen hőmérsékletűre szeretnénk felfűteni vagy éppen lehűteni.Amennyiben a helyiség hőmérséklete elérte a termosztáton beállított értéket akkor a vezérlő leállítja a ventilátorokat. Ha a szoba hőmérséklete lecsökken a termosztáton beállított érték alá, akkor újra indítja a vezérlő a ventilátort.

Fan coil termosztát:

A fenti alapfunkciókon felül, léteznek intelligens termosztátok is. Amelyek például az alábbi funkciókkal rendelkeznek:

Szűrőeltömődés jelzése
Késleltetett indítás (nyáron 15 °C fok alatti vízhőmérséklet esetén indítja el a termosztát a ventilátorokat télen 39 °C fok felett. )
Heti programozhatóság (a hét napjaira lebontva órára pontosan megadható, hogy milyen fordulaton működjön a fan-coil)
Tesztprogram (A fan-coil vezérlője lefuttat egy hiba ellenőrző programot)
Automata mód (Ebben a módban nem szükséges a ventilátor fordulatszámát beállítani, elegendő a kívánt hőmérsékletet megadni és a termosztát kiválasztja a megfelelő ventilátor fokozatot a beállított hőmérséklet eléréséhez)

Most, hogy megismertük a fan-coil működését és fajtáit, nézzük mire is kell figyelnünk a kiválasztásnál.

Első lépésként el kell készíttetni a lakásra és annak helyiségeire vonatkozó hőszükséglet számítást. A kiszámolt fűtési és hűtési teljesítmény alapján minden szobába kiválaszthatjuk a megfelelő teljesítményű fan-coilt.

1.lépés: A kiszámolt fűtési és hűtési hőszükségletek alapján kiválasztjuk, hogy milyen teljesítményű fan – coilra van szükség a szobákban.

Érezhető hűtési teljesítmény (sensible)= amivel a szobát ténylegesen tudjuk hűteni.

A fan – coil hűtési teljesítményénél figyeljünk, mert két adat van megadva, a teljes (total) és az érezhető (sensible). A fan – coilt mindig az érezhető hűtési teljesítményre választjuk ki.

Teljes hűtési teljesítmény (total)=

Érezhető + kondenzációs veszteség

*kondenzációs veszteség: mikor a forró levegő találkozik a hideg hőcserélő felületével akkor a levegőben lévő vízpára kicsapódik, ami hőt szabadít fel. Ez pedig fűti a hőcserélőt, ami a hűtési teljesítményt csökkenti.

2.lépés:

El kell döntenünk, hogy a fan – coilt pontosan mire szeretnénk használni csak fűtésre vagy hűtésre is. Ha hűteni is akarunk vele, akkor egy folyadék hűtőt kell a rendszerbe helyeznünk.

3.lépés:

Meg kell határoznunk, hogy 2 vagy 4 csöves fan – coilt szeretnénk-e. Ha a házban párhuzamosan szeretnénk az átmeneti időszakokban fűteni és hűteni, akkor a 4 csöves rendszer kell nekünk. Ha egyidejűleg egyszerre csak fűteni vagy hűteni akarunk, akkor a 2 csöves készülékre van szükségünk.

4.lépés

Kiválasztani, hogy a fan – coilt milyen kivitelben szeretnénk, sokféle típus van: oldalfali, fali, lábon álló, mennyezeti, kazettás, légcsatornázható. Így igényeinknek megfelelően dönthetünk a megfelelő típusról.

5.lépés

Miután a fenti szempontok alapján kiválasztottuk a fan – coilokat a lakás helyiségeibe, keresnünk kell egy kivitelezőt, aki beszereli nekünk és máris élvezhetjük a fan – coil nyújtotta előnyöket.

Most nézzük meg, hogy rendszerben hogyan is működik a fan – coil

Jelmagyarázat:

Folyadékhűtő kültéri egysége (a benne lévő kompresszor egy un. munkaközeget (gázt) keringet, amivel a rendszerben áramló vizet lehűti)
Folyadékhűtő beltéri egysége (a keringető szivattyú zárt rendszerben keringeti a fan – coil és a beltéri egység között vízet)
Fali gázkazán (előállítja a fűtési szezonban a meleg vizet)
Fan – coil (hőleadó egység télen felfűti, nyáron lehűti a szobát)

A rendszer működése:
Télen: a folyadékhűtő egység nem üzemel (1, 2) a gázkazán (3) előállítja a szükséges 40 ° C fokos hőmérsékletű előre menő fűtővizet. Amit a keringető szivattyú juttat el a fan – coilhoz. A víz átáramlik a fan – coil hőcserélőjén és hőt ad le, majd lehűlve visszamegy a gázkazánhoz és a folyamat kezdődik elölről.
