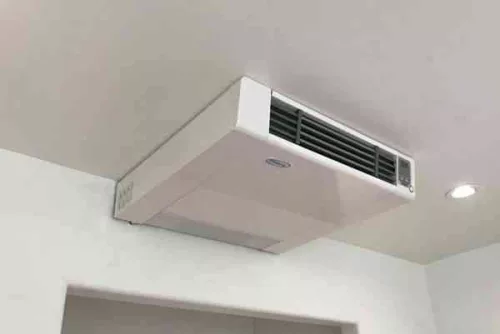

A kép csak illusztráció!
Fűtés vagy hűtés egy készülékkel? Még nincs megoldása? Egy dekoratív berendezés ami fűtésre és hűtésre is alkalmas? Igen, létezik! A Fan Coil nem csak fűt, hanem hűt is. Kiváló választás lehet azoknak, akik költséghatékonyan szeretnék megoldani mindkét feladatot.A radiátorral szembeni előnye, hogy a beépített ventilátorok segítségével gyorsabb felfűtést biztosít.Megfelelő méretezéssel hangtalan működést érhet el.A többféle kivitelezésnek köszönhetően sok helyet spórolhat meg és úgy rendezheti be szobáit, ahogyan azt megálmodta.
Kötelező kiegészítő:
Opcionális, de ajánlott:
Nem kötelező elemek:
Ezekre még szüksége lehet a fenti termék felhasználásánál.
A FAN-COIL ugyan nem mai találmány, viszont úgy tűnik napjainkban a korábbinál nagyobb szerep jut neki. Aki számára ez ismeretlen terület, az Ő részére javaslom az alábbi ismertető leírás elolvasását, mely segít megérteni a működést.Ha tudja mit szeretne, akkor javaslom kattintson a kosárra és máris válogathat a webshopban a fan-coil-okból és kiegészíttőkből.
Az egyre szigorodó épületenergetikai követelmények miatt egyre inkább előtérbe kerülnek a megújuló energiát (nap, szél, víz) hasznosítani tudó épületgépészeti berendezések, mint a hőszivattyú, napkollektor. Az újfajta hőtermelő egységek mellé, olyan hőleadó berendezések kellenek, amelyek gazdaságoson üzemeltethetők, többfunkciósak (fűteni és hűteni is tudnak), és amikkel a szoba gyorsan felfűthető és lehűthető. Ezen kihívásokra a legjobb választás a fan – coil!
A fan coil tulajdonképpen egy radiátor, amire ventilátort szereltek. Működése roppant egyszerű, a fan coil-ban lévő ventilátor átszívja a helyiség levegőjét egy nagy felületű hőcserélőn és ez által télen fűti, nyáron hűti a lakást.
Működését a következő ábra szemlélteti:
Jellemzők
Fan-coil
Radiátor
Biztosítandó fűtővíz hőmérséklet
70 ° C fok
90 C°
Mire alkalmazható?
Fűtésre és hűtésre egyaránt
Csak fűtésre
Illeszthető hőtermelő berendezések
Napkollektor, hőszivattyú, kazánok, folyadékhűtő
Kazánok (gázkazán, pelletkazán stb.)
Kialakítás szerint
Oldalfali, mennyezeti, padlóba építhető, lábon álló kivitelek érhetők el
Csak fali kivitelek léteznek
Felfűtési idő (20 °C fokos kiinduló hőmérsékletről)
kb. 30 perc
1-2 óra
Eltakarhatók?
Igen, csak a légbeszívó és kifúvó nyílás szabadon hagyása szükséges
Nem, ha eltakarják, romlik a hatásfoka a radiátornak mivel a hőáramlás elvén működnek.
Szűrés
Van, durva porszűrővel
Nincs
A fenti táblázat alapján ha össze akarjuk foglalni, hogy miért a fan – coilt válasszuk a radiátor helyett akkor a következő érveket kell megfontolnunk:
A fan – coiloknak többféle csoportja van:
Kivitel szerint:
Vízoldali csatlakozások száma szerint:
Légcsatornázható:
Nézzük a fan – coilok típusait részletesebben!
A kivitel szerinti csoportosítás nem igényel különösebb magyarázatot, a működésükben nincsen eltérés a sokféle változatnak köszönhetően nagy mozgásterünk van az elhelyezést illetően. Ha annyira körbebútoroztuk a szobát, hogy a fal mentén már nincsen, helyünk akkor sincsen gond mert a mennyezetre vagy a fal felső részére felszerelhető egységet is tudunk választani.
A vízoldali csatlakozás száma szerint vannak 2 és 4 csöves fan – coilok.
A 2 csöves fan coil-ban 1 db hőcserélő egység található, a hőcserélő méretét pedig a hűtésre méretezik, mert a hűtéshez mindig nagyobb hőleadó felület szükséges, mint a fűtéshez. Ebből következően túl van méretezve a fűtőteljesítménye a 2 csöves fan – coiloknak.
Ha 2 csöves fan – coilt választunk akkor vagy csak fűteni lehet a lakást vagy csak hűteni egyidejűleg, tehát pl. az átmeneti időszakokban (március, október) nem lehet a lakás egyik részében hűteni (déli tájolás), míg a másik részében fűteni (északi tájolás). Mert ugyanabban a csőpárban keringetjük a fűtő és a hűtővizet is.
2 csöves fan-coil;
A 4 csöves fan coil-ban viszont már 2 db hőcserélő egység található, ezáltal a fűtési hőcserélő egység kisebb felületű, mint a hűtési egység. Így elkerülhető a fűtési rendszer túlméretezése. 4 csöves rendszerben már lehetőség van az átmeneti időszakokban a lakás déli tájolású helyiségeiben a hűtésre, míg az északi tájolású szobákban a fűtésre. Mert külön csőpárban kering a fűtővíz és a hűtővíz.
4 csöves fan coil:
Az utolsó típusa a fan – coilnak a légcsatornázható készülékek. Ennél a típusnál egyetlen géppel több helyiséget is tudunk párhuzamosan fűteni vagy hűteni.
Vezérlés
A fan-coil-ok működtetéséhez termosztát szükséges, ami lehet beépített vagy fali kivitel. A termosztáton lehet beállítani, hogy az adott helyiséget milyen hőmérsékletűre szeretnénk felfűteni vagy éppen lehűteni.Amennyiben a helyiség hőmérséklete elérte a termosztáton beállított értéket akkor a vezérlő leállítja a ventilátorokat. Ha a szoba hőmérséklete lecsökken a termosztáton beállított érték alá, akkor újra indítja a vezérlő a ventilátort.
Fan coil termosztát:
A fenti alapfunkciókon felül, léteznek intelligens termosztátok is. Amelyek például az alábbi funkciókkal rendelkeznek:
Most, hogy megismertük a fan-coil működését és fajtáit, nézzük mire is kell figyelnünk a kiválasztásnál.
Első lépésként el kell készíttetni a lakásra és annak helyiségeire vonatkozó hőszükséglet számítást. A kiszámolt fűtési és hűtési teljesítmény alapján minden szobába kiválaszthatjuk a megfelelő teljesítményű fan-coilt.
1.lépés: A kiszámolt fűtési és hűtési hőszükségletek alapján kiválasztjuk, hogy milyen teljesítményű fan – coilra van szükség a szobákban.
Érezhető hűtési teljesítmény (sensible)= amivel a szobát ténylegesen tudjuk hűteni.
A fan – coil hűtési teljesítményénél figyeljünk, mert két adat van megadva, a teljes (total) és az érezhető (sensible). A fan – coilt mindig az érezhető hűtési teljesítményre választjuk ki.
Teljes hűtési teljesítmény (total)=
Érezhető + kondenzációs veszteség
*kondenzációs veszteség: mikor a forró levegő találkozik a hideg hőcserélő felületével akkor a levegőben lévő vízpára kicsapódik, ami hőt szabadít fel. Ez pedig fűti a hőcserélőt, ami a hűtési teljesítményt csökkenti.
2.lépés:
El kell döntenünk, hogy a fan – coilt pontosan mire szeretnénk használni csak fűtésre vagy hűtésre is. Ha hűteni is akarunk vele, akkor egy folyadék hűtőt kell a rendszerbe helyeznünk.
3.lépés:
Meg kell határoznunk, hogy 2 vagy 4 csöves fan – coilt szeretnénk-e. Ha a házban párhuzamosan szeretnénk az átmeneti időszakokban fűteni és hűteni, akkor a 4 csöves rendszer kell nekünk. Ha egyidejűleg egyszerre csak fűteni vagy hűteni akarunk, akkor a 2 csöves készülékre van szükségünk.
4.lépés
Kiválasztani, hogy a fan – coilt milyen kivitelben szeretnénk, sokféle típus van: oldalfali, fali, lábon álló, mennyezeti, kazettás, légcsatornázható. Így igényeinknek megfelelően dönthetünk a megfelelő típusról.
5.lépés
Miután a fenti szempontok alapján kiválasztottuk a fan – coilokat a lakás helyiségeibe, keresnünk kell egy kivitelezőt, aki beszereli nekünk és máris élvezhetjük a fan – coil nyújtotta előnyöket.
Most nézzük meg, hogy rendszerben hogyan is működik a fan – coil
Jelmagyarázat:
A rendszer működése:Télen: a folyadékhűtő egység nem üzemel (1, 2) a gázkazán (3) előállítja a szükséges 40 ° C fokos hőmérsékletű előre menő fűtővizet. Amit a keringető szivattyú juttat el a fan – coilhoz. A víz átáramlik a fan – coil hőcserélőjén és hőt ad le, majd lehűlve visszamegy a gázkazánhoz és a folyamat kezdődik elölről.
