Kombinált állítású négypofás esztergatokmány hengeres befogó 160 mm

Csomagajánlatok

Részletek

Kivitel - kép:

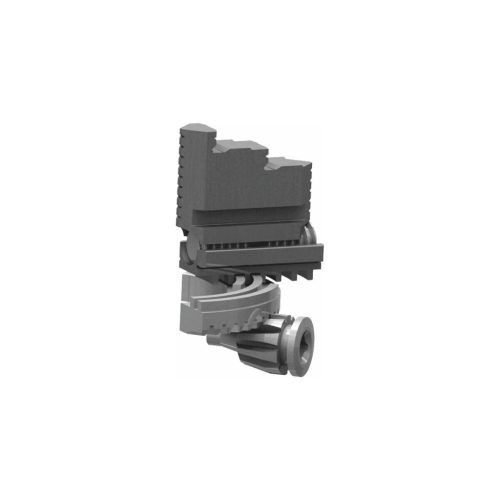

A kombinált pofák egyedi állítása.
A pofák központos állítása.

Felhasználás:

Kombinált befogási lehetőség a két különböző pofaállítás segítségével: a) Alappofák központos állítása (hajtás a testben); b) Rátétpofák egyedi állítása. Így szabálytalan alakú munkadarabok úgy foghatók be, mint egy síktárcsán. A pofaállító spirálgyűrű edzett, a spirál oldalai és az alappofák menetoldalai mindkét oldalon köszörültek.

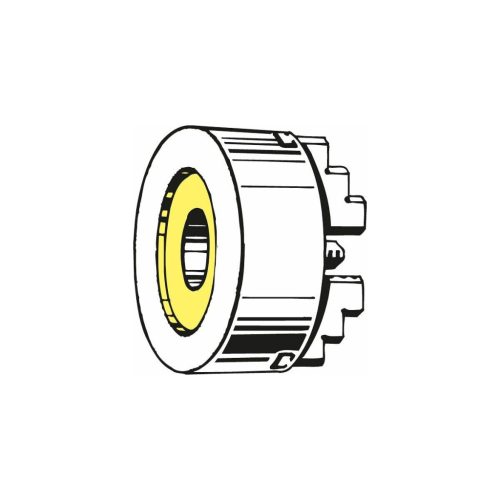

Hengeres DIN 702-4 központosító befogóval. A tokmány hátulról csavarokkal van rögzítve egy karimára és a karima az orsóra.

Szabvány:

DIN 702-4.

Alapanyag:

Öntvény

Tartalom:

1 készlet = 4 db edzett alappofa.
1 készlet = 4 db edzett átfordítható pofa (fúró- és esztergapofaként használható).
1 szorítókulcs.

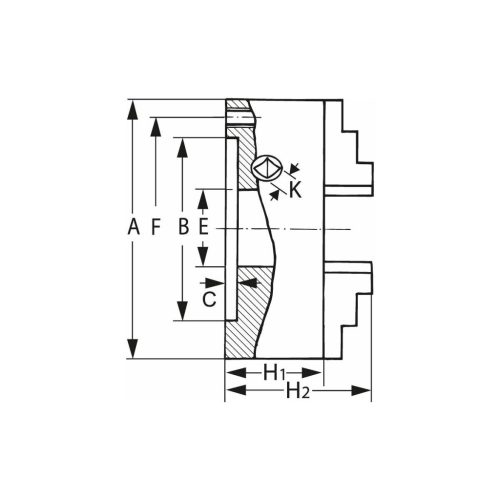

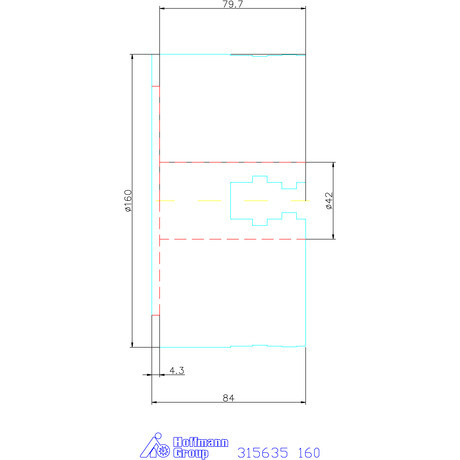

Paraméterek:
Szabvány	DIN 702-4
Külső ⌀ A	160 mm
Áteresztés E	42 mm
Magasság pofák nélkül H1	84 mm
Magasság pofákkal H2	116 mm
Osztókör F	140 mm
Központosító ⌀ B	125 mm
Központosító mélység C	4 mm
Szorítókulcs négyszög K	11 mm
Súly	11 kg
Termék fajtája	Kombinált négypofás tokmány

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Gyártói Cikkszám:

315635 160

Címke:

315635 160, Kombinált állítású négypofás esztergatokmány hengeres befogó 160 mm

Tömeg:

11,083 kg/db
