Bison Bail Kombinált állítású négypofás esztergatokmány hengeres befogó 250 mm

Csomagajánlatok

Részletek

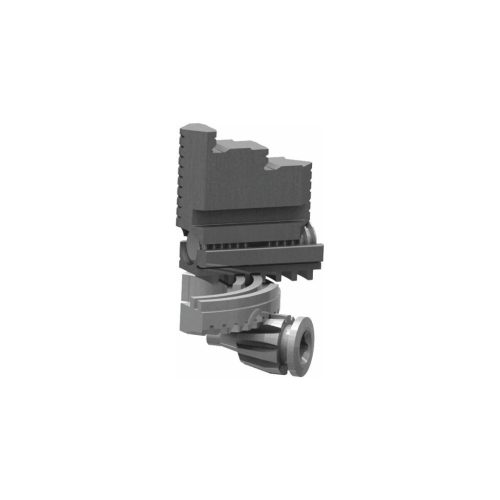

Kivitel - kép:

A kombinált pofák egyedi állítása.
A pofák központos állítása.

Felhasználás:

Kombinált befogási lehetőség a két különböző pofaállítás segítségével: a) Alappofák központos állítása (hajtás a testben); b) Rátétpofák egyedi állítása. Így szabálytalan alakú munkadarabok úgy foghatók be, mint egy síktárcsán. A pofaállító spirálgyűrű edzett, a spirál oldalai és az alappofák menetoldalai mindkét oldalon köszörültek.

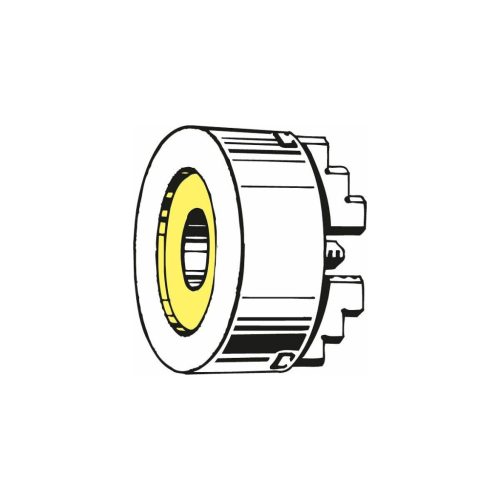

Hengeres DIN 702-4 központosító befogóval. A tokmány hátulról csavarokkal van rögzítve egy karimára és a karima az orsóra.

Szabvány:

DIN 702-4.

Alapanyag:

Öntvény

Tartalom:

1 készlet = 4 db edzett alappofa.
1 készlet = 4 db edzett átfordítható pofa (fúró- és esztergapofaként használható).
1 szorítókulcs.

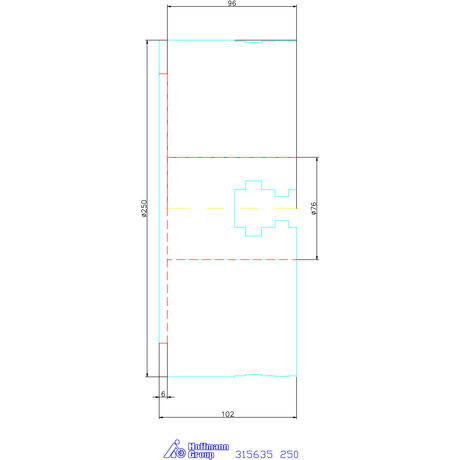

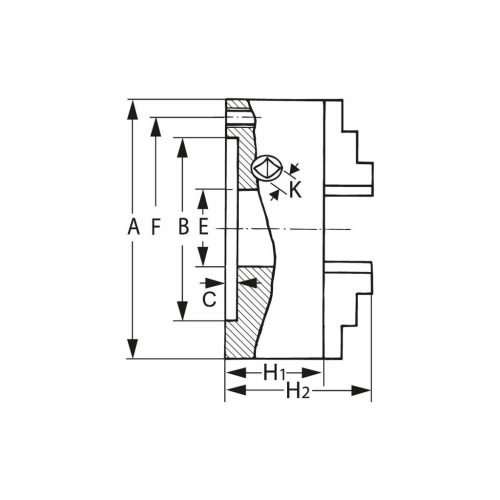

Paraméterek:
Szabvány	DIN 702-4
Külső ⌀ A	250 mm
Áteresztés E	76 mm
Magasság pofák nélkül H1	102 mm
Magasság pofákkal H2	135 mm
Osztókör F	224 mm
Központosító ⌀ B	200 mm
Központosító mélység C	6 mm
Szorítókulcs négyszög K	14 mm
Súly	31 kg
Termék fajtája	Kombinált négypofás tokmány

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Gyártói Cikkszám:

315635 250

Címke:

315635 250, Kombinált állítású négypofás esztergatokmány hengeres befogó 250 mm

Tömeg:

30,8 kg/db
