Bison Bail Kombinált állítású négypofás esztergatokmány hengeres befogó 200 mm

Csomagajánlatok

Részletek

Kivitel - kép:

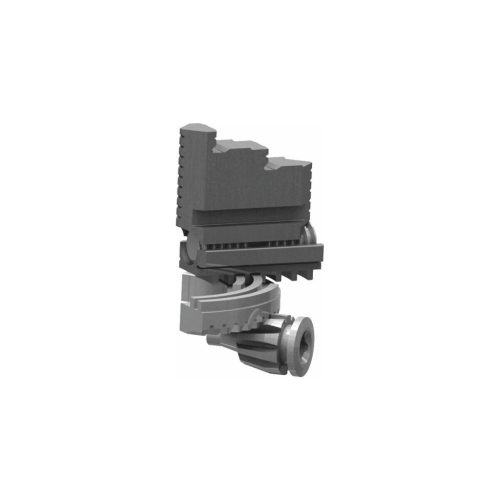

A kombinált pofák egyedi állítása.
A pofák központos állítása.

Felhasználás:

Kombinált befogási lehetőség a két különböző pofaállítás segítségével: a) Alappofák központos állítása (hajtás a testben); b) Rátétpofák egyedi állítása. Így szabálytalan alakú munkadarabok úgy foghatók be, mint egy síktárcsán. A pofaállító spirálgyűrű edzett, a spirál oldalai és az alappofák menetoldalai mindkét oldalon köszörültek.

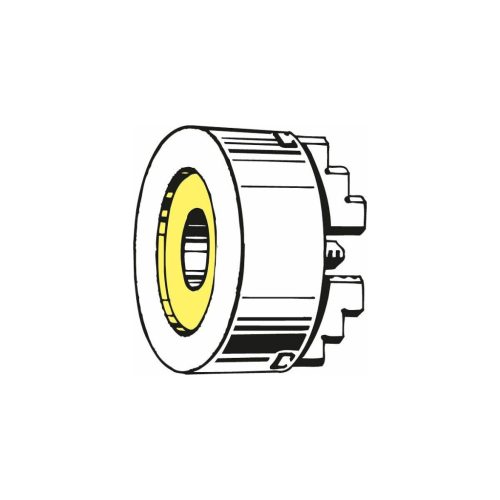

Hengeres DIN 702-4 központosító befogóval. A tokmány hátulról csavarokkal van rögzítve egy karimára és a karima az orsóra.

Szabvány:

DIN 702-4.

Alapanyag:

Öntvény

Tartalom:

1 készlet = 4 db edzett alappofa.
1 készlet = 4 db edzett átfordítható pofa (fúró- és esztergapofaként használható).
1 szorítókulcs.

Paraméterek:

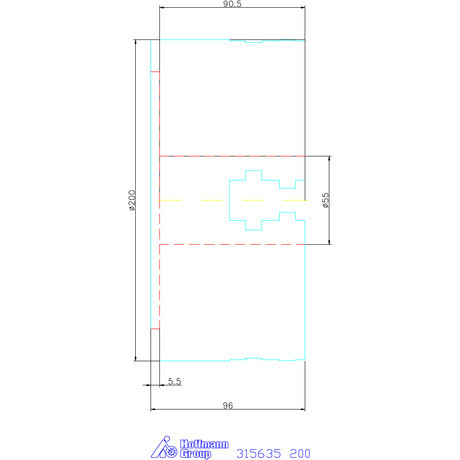

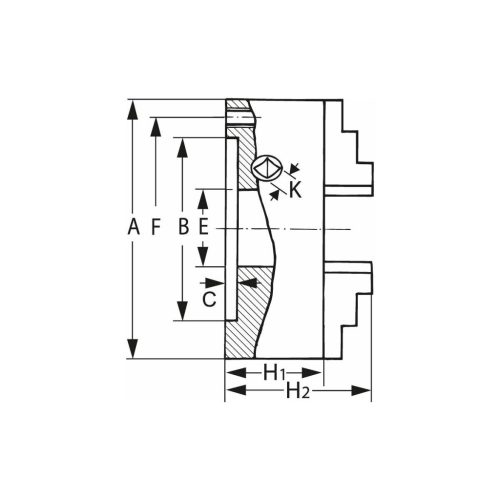

Szabvány	DIN 702-4
Külső ⌀ A	200 mm
Áteresztés E	55 mm
Magasság pofák nélkül H1	96 mm
Magasság pofákkal H2	127 mm
Osztókör F	176 mm
Központosító ⌀ B	160 mm
Központosító mélység C	5 mm
Szorítókulcs négyszög K	11 mm
Súly	19 kg
Termék fajtája	Kombinált négypofás tokmány

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok

Címke:

315635 200, Kombinált állítású négypofás esztergatokmány hengeres befogó 200 mm

Custom label:

Bison Bail Kombinált állítású négypofás esztergatokmány hengeres befogó 200 mm

Tömeg:

21 kg/db
