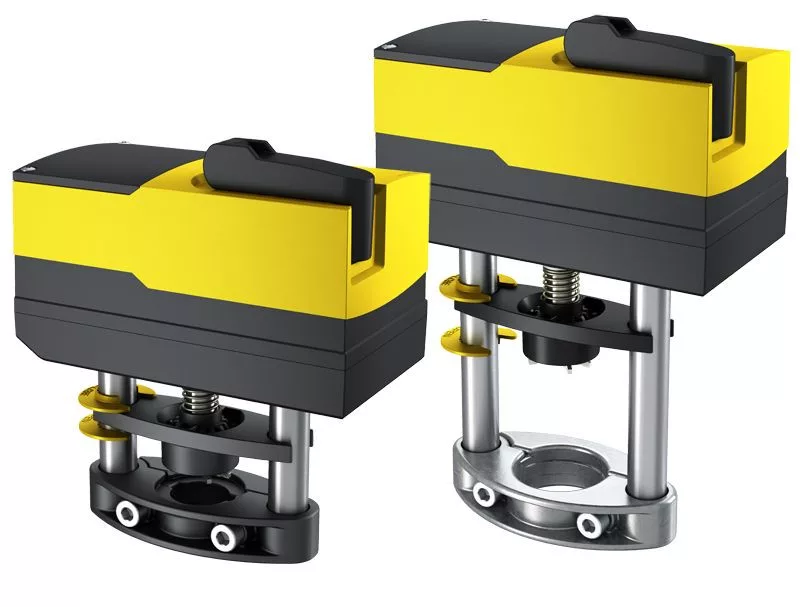

Sauter AVM322SF132 Szelepmozgató SUT, 1000 N, 20 mm, 24 V~/=, 6 (4) s/mm
Sauter AVM322SF132 Szelepmozgató SUT, 1000 N, 20 mm, 24 V~/=, 6 (4) s/mm
Bruttó ár 149 276 Ft/db
(Nettó ár 117 540 Ft/db)

Sauter AVM322SF132 Szelepmozgató SUT, 1000 N, 20 mm, 24 V~/=, 6 (4) s/mm

Sauter AVM322SF132 Szelepmozgató SUT, 1000 N, 20 mm, 24 V~/=, 6 (4) s/mm
Bruttó ár 149 276 Ft/db
(Nettó ár 117 540 Ft/db)
Várható kiszállítási idő :
2-3 munkahét
Márka:
Sauter
Kedvezmény rendszer :
A termékhez pont és kupon kedvezmény is igénybe vehető
Gyártói Cikkszám:
AVM322SF132
Mennyiségi kedvezmény:
3  db
3
144 798 Ft/db
10  db
5
141 813 Ft/db
Méret Méret:
1000 N
Méret 2 Méret 2:
8 mm
20 mm
Típus Típus:
24 V-/=
Típus 2 Típus 2 :
6 (4) s/mm
Típus 3 Típus 3:
#
utólagos beépítéshez
UL
A vásárlás után járó pontok
[csak regisztrált vásárlóknak]

Pontok: 7 464 Ft

A kép csak illusztráció!


„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry
Csomagajánlatok
Részletek

Szelepmozgató SUT

  • Szellőző- és légkondicionáló berendezésekben az AVM 321S sorozatú (VUD, VUE, VUN, BUD, BUE, BUN) és AVM 322S sorozatú (V6R, VQD, VQE, VUG, VUP, VUS, B6R, BQD, BQE, BUG, BUS) 2- és 3-járatú szelepek működtetésére
  • Folyamatos (0...10 V / 4...20 mA) vagy kapcsoló (2- vagy 3-pontos) kimenettel rendelkező szabályozókhoz
  • BLDC motor (kefenélküli DC) harmadik generációs SUT (SAUTER Universal Technology) elektronikus vezérlőegységgel és elektronikus terhelésfüggő lekapcsolással
  • A vezérlőjel (folyamatos vagy kapcsoló) automatikus felismerése, működésjelzés kétszínű LED-del
  • A szelep löketéhez történő automatikus alkalmazkodás 8 és 20 mm között
  • Alacsony működési zajszint
  • Beépített abszolút távolságmérő rendszerrel, amely áramkimaradás esetén is megtartja a pozíciót
  • A működési irány, karakterisztika (lineáris/egyenlő százalékos), futási idő és vezérlőjel (feszültség/áram) kódolókapcsolóval állítható
  • Beépített kényszerüzem kódolókapcsolóval állítható (választható működési iránnyal)
  • Egyszerű újrainicializálás kódolókapcsolóval
  • Kézikar külső kézi beállításhoz motorlekapcsolással
  • Egyszerű szelephez való szerelés; a tengely a vezérlőfeszültség alkalmazása után automatikusan csatlakozik
  • Számos adapter nem-SAUTER szelepekre való felszerelést tesz lehetővé
  • Öt mozgató elektromos párhuzamos működtetése
  • Paraméterezési lehetőség a BUS interfészen keresztül
  • Háromrészes ház lángálló sárga/fekete műanyagból, IP54 védettséggel
  • Karbantartásmentes műanyag fogaskerék-hajtómű; menetes tengely és acél fogaskerék-alaplapok
  • Szabadalmaztatott mozgató-szelep csatlakozás
  • Alumíniumból készült szerelési oszlop
  • 20 mm-es lökettel könnyűfém öntvény rögzítőkonzol, 8 mm-es lökettel műanyagból
  • Elektromos csatlakozások (max. 1.5 mm²) csavaros kapcsokkal
  • Két kivehető kábelbemenet M20 × 1.5 műanyag metrikus kábelhüvelyhez
  • Függőlegesen felfelé álló vagy vízszintes helyzetben történő szerelés, nem függesztve
  • Névleges mozgatóerő: 1000 N

Paraméterek:
Tápfeszültség24 V~ ±20%, 50...60 Hz / 24 V= -10...20% / 230 V~ ±15%
Fogyasztás1.7 W, 3.5 VA (nominális feszültségnél, mozgás közben)
Névleges erő1000 N
Működési zaj30 dB (A) névleges erőnél
Válaszidő> 200 ms
Közeg hőmérséklet0...100 °C
Névleges feszültség24 V~/=
KarakterisztikaLineáris/egyenlő százalékos
Vezérlőjel y0...10 V, Ri ≥ 50 kΩ / 4...20 mA, Ri ≤ 50 Ω
Pozíció visszajelző y00...10 V, terhelés ≥ 5 kΩ
Indulási pont U0/I00 vagy 10 V / 4 vagy 20 mA
Szabályozási tartomány ΔU/ΔI10 V / 16 mA
Hiszterézis Xsh160 mV / 0.22 mA
Környezeti hőmérséklet-10...55 °C
Tárolási hőmérséklet-40...80 °C
Páratartalom5...85% rh kondenzáció nélkül
VédettségIP54 (EN 60529)
Védelmi osztályIII (EN 60730-1), EN 60730-2-14
CE megfelelésEMC 2014/30/EU, LVD 2014/35/EU, Gépirányelv 2006/42/EK
Max. magasság2000 m

Típusváltozatok:
TípusNévleges feszültségLöketFutási idő [s/mm]Méretek (Sz x Ma x Mé) / Tömeg
AVM321SF13224 V~/=8 mm12 (4)160 × 187 × 88 mm / 1.5 kg
AVM322SF13224 V~/=20 mm6 (4)160 × 241 × 88 mm / 1.6 kg

„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry

Adatok
Letölthető dokumentum:
Műszaki adatlap
Letölthető dokumentum 2:
Szerelési útmutató
Címke:
Sauter Szelepmozgató SUT, 1000 N, 20 mm, 24 V-/=, 6 (4) s/mm, AVM322SF132
Custom label:
Sauter Szelepmozgató SUT, 1000 N, 20 mm, 24 V-/=, 6 (4) s/mm
Tömeg:
1,6 kg/db
