Sauter AVM322SF132U Szelepmozgató SUT, 1000 N, 20 mm, 24 V~/=, 6 (4) s/mm, UL
Bruttó ár 165 885 Ft/db
(Nettó ár 130 618 Ft/db)
(Nettó ár 130 618 Ft/db)
Sauter AVM322SF132U Szelepmozgató SUT, 1000 N, 20 mm, 24 V~/=, 6 (4) s/mm, UL
Bruttó ár 165 885 Ft/db
(Nettó ár 130 618 Ft/db)
(Nettó ár 130 618 Ft/db)
Várható kiszállítási idő :
2-3 munkahét
Márka:
Sauter
Kedvezmény rendszer :
A termékhez pont és kupon kedvezmény is igénybe vehető
Gyártói Cikkszám:
AVM322SF132U
Mennyiségi kedvezmény:
3
db
3
160 908 Ft/db
10
db
5
157 590 Ft/db
Méret
Méret:
Típus
Típus:
Típus 2
Típus 2 :
Típus 3
Típus 3:
A vásárlás után járó pontok
[csak regisztrált vásárlóknak]
Pontok: 8 294 Ft
[csak regisztrált vásárlóknak]
Pontok: 8 294 Ft

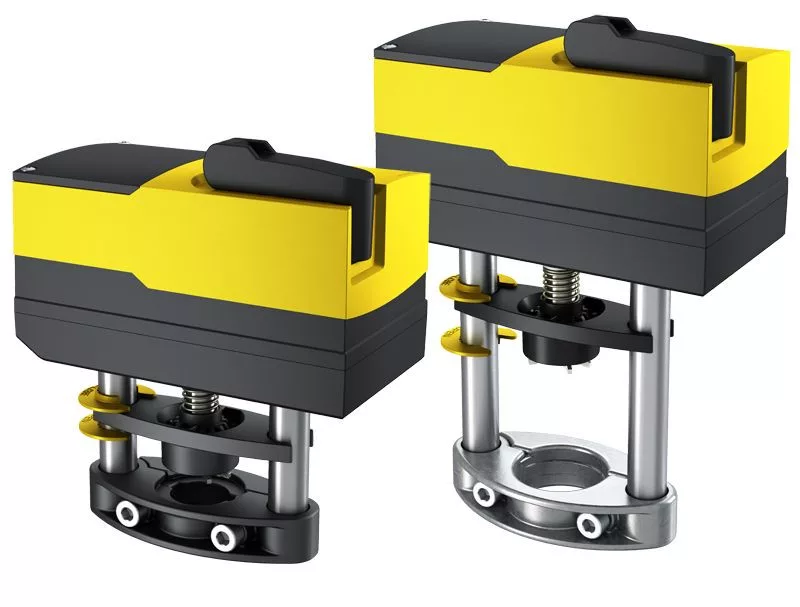

A kép csak illusztráció!
„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry
Csomagajánlatok
Részletek
Szelepmozgató SUT
- Szellőző- és légkondicionáló berendezésekben az AVM 321S sorozatú (VUD, VUE, VUN, BUD, BUE, BUN) és AVM 322S sorozatú (V6R, VQD, VQE, VUG, VUP, VUS, B6R, BQD, BQE, BUG, BUS) 2- és 3-járatú szelepek működtetésére
- Folyamatos (0...10 V / 4...20 mA) vagy kapcsoló (2- vagy 3-pontos) kimenettel rendelkező szabályozókhoz
- BLDC motor (kefenélküli DC) harmadik generációs SUT (SAUTER Universal Technology) elektronikus vezérlőegységgel és elektronikus terhelésfüggő lekapcsolással
- A vezérlőjel (folyamatos vagy kapcsoló) automatikus felismerése, működésjelzés kétszínű LED-del
- A szelep löketéhez történő automatikus alkalmazkodás 8 és 20 mm között
- Alacsony működési zajszint
- Beépített abszolút távolságmérő rendszerrel, amely áramkimaradás esetén is megtartja a pozíciót
- A működési irány, karakterisztika (lineáris/egyenlő százalékos), futási idő és vezérlőjel (feszültség/áram) kódolókapcsolóval állítható
- Beépített kényszerüzem kódolókapcsolóval állítható (választható működési iránnyal)
- Egyszerű újrainicializálás kódolókapcsolóval
- Kézikar külső kézi beállításhoz motorlekapcsolással
- Egyszerű szelephez való szerelés; a tengely a vezérlőfeszültség alkalmazása után automatikusan csatlakozik
- Számos adapter nem-SAUTER szelepekre való felszerelést tesz lehetővé
- Öt mozgató elektromos párhuzamos működtetése
- Paraméterezési lehetőség a BUS interfészen keresztül
- Háromrészes ház lángálló sárga/fekete műanyagból, IP54 védettséggel
- Karbantartásmentes műanyag fogaskerék-hajtómű; menetes tengely és acél fogaskerék-alaplapok
- Szabadalmaztatott mozgató-szelep csatlakozás
- Alumíniumból készült szerelési oszlop
- 20 mm-es lökettel könnyűfém öntvény rögzítőkonzol, 8 mm-es lökettel műanyagból
- Elektromos csatlakozások (max. 1.5 mm²) csavaros kapcsokkal
- Két kivehető kábelbemenet M20 × 1.5 műanyag metrikus kábelhüvelyhez
- Függőlegesen felfelé álló vagy vízszintes helyzetben történő szerelés, nem függesztve
- Névleges mozgatóerő: 1000 N
| Paraméterek: | |
|---|---|
| Tápfeszültség | 24 V~ ±20%, 50...60 Hz / 24 V= -10...20% / 230 V~ ±15% |
| Fogyasztás | 1.7 W, 3.5 VA (nominális feszültségnél, mozgás közben) |
| Névleges erő | 1000 N |
| Működési zaj | 30 dB (A) névleges erőnél |
| Válaszidő | > 200 ms |
| Közeg hőmérséklet | 0...100 °C |
| Névleges feszültség | 24 V~/= |
| Karakterisztika | Lineáris/egyenlő százalékos |
| Vezérlőjel y | 0...10 V, Ri ≥ 50 kΩ / 4...20 mA, Ri ≤ 50 Ω |
| Pozíció visszajelző y0 | 0...10 V, terhelés ≥ 5 kΩ |
| Indulási pont U0/I0 | 0 vagy 10 V / 4 vagy 20 mA |
| Szabályozási tartomány ΔU/ΔI | 10 V / 16 mA |
| Hiszterézis Xsh | 160 mV / 0.22 mA |
| Környezeti hőmérséklet | -10...55 °C |
| Tárolási hőmérséklet | -40...80 °C |
| Páratartalom | 5...85% rh kondenzáció nélkül |
| Védettség | IP54 (EN 60529) |
| Védelmi osztály | III (EN 60730-1), EN 60730-2-14 |
| CE megfelelés | EMC 2014/30/EU, LVD 2014/35/EU, Gépirányelv 2006/42/EK |
| Max. magasság | 2000 m |
| Típusváltozatok: | ||||
|---|---|---|---|---|
| Típus | Névleges feszültség | Löket | Futási idő [s/mm] | Méretek (Sz x Ma x Mé) / Tömeg |
| AVM321SF132 | 24 V~/= | 8 mm | 12 (4) | 160 × 187 × 88 mm / 1.5 kg |
| AVM322SF132 | 24 V~/= | 20 mm | 6 (4) | 160 × 241 × 88 mm / 1.6 kg |
„Ne azt add nekem, amit kívánok, hanem azt amire szükségem van!” Antoine De Saint-Exupéry
Adatok
Letölthető dokumentum:
Letölthető dokumentum 2:
Címke:
Sauter Szelepmozgató SUT, 1000 N, 20 mm, 24 V-/=, 6 (4) s/mm, UL, AVM322SF132U
Custom label:
Sauter Szelepmozgató SUT, 1000 N, 20 mm, 24 V-/=, 6 (4) s/mm, UL
Tömeg:
1,6 kg/db
